Проект ремонта, который поймёт бригада

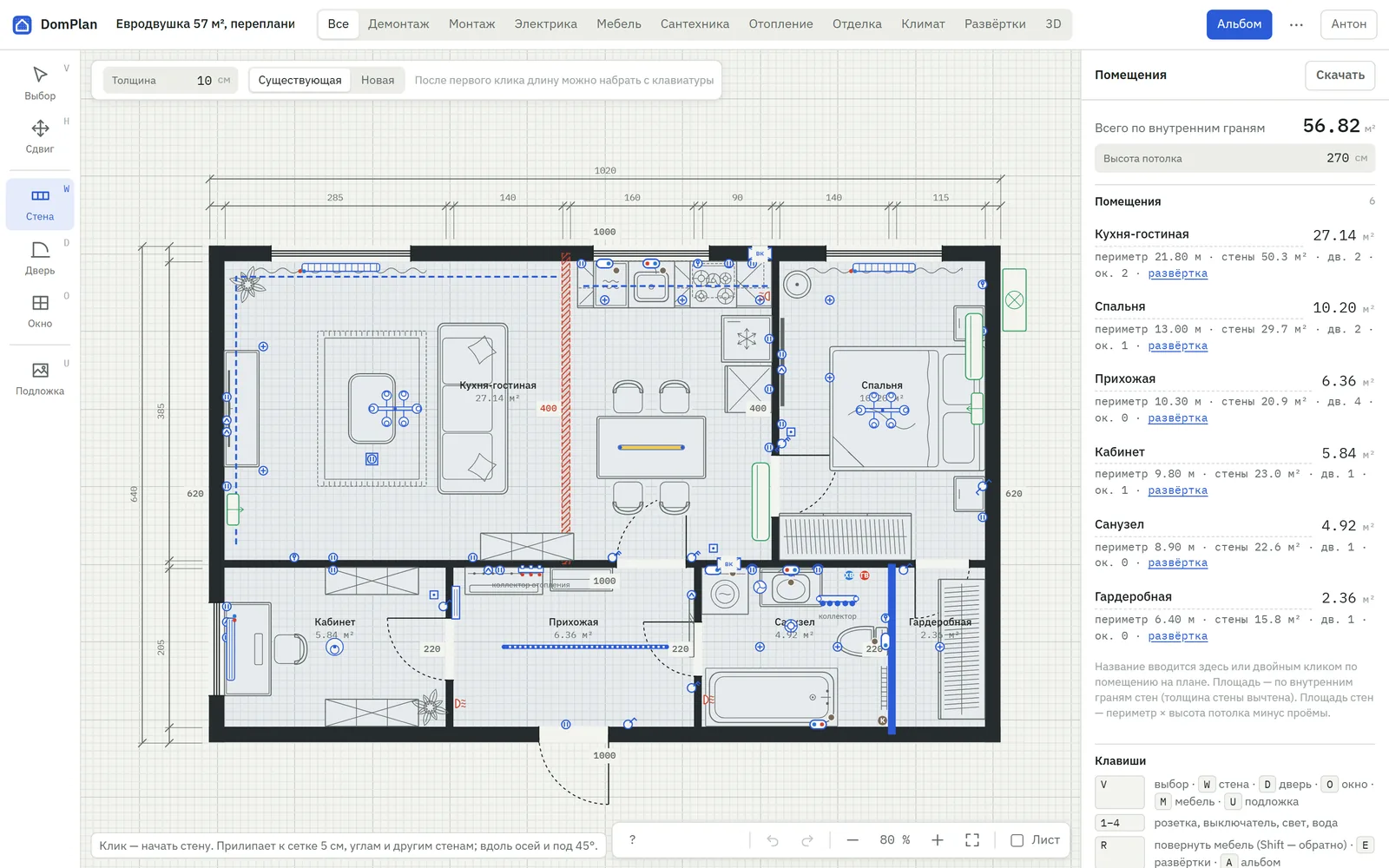

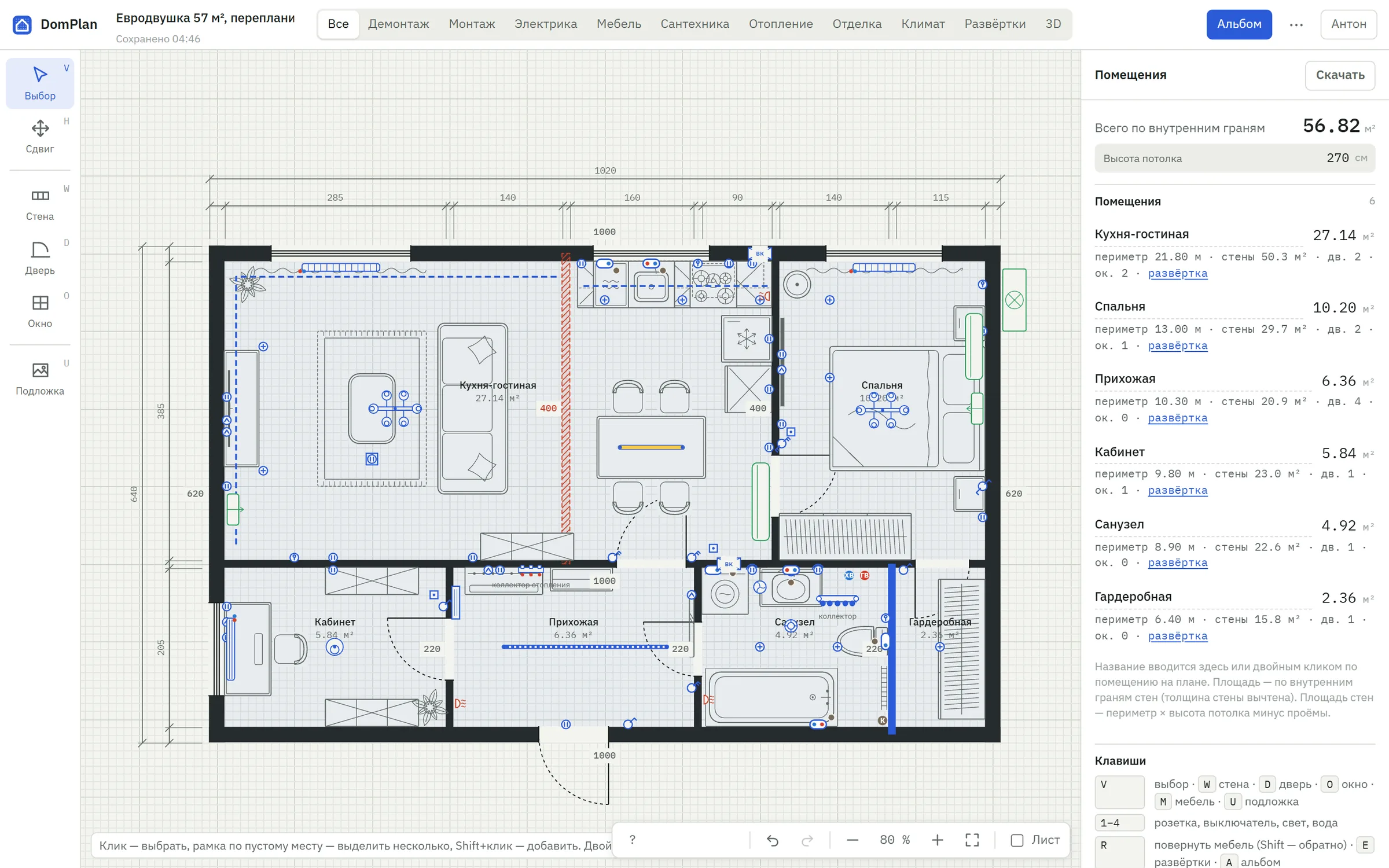

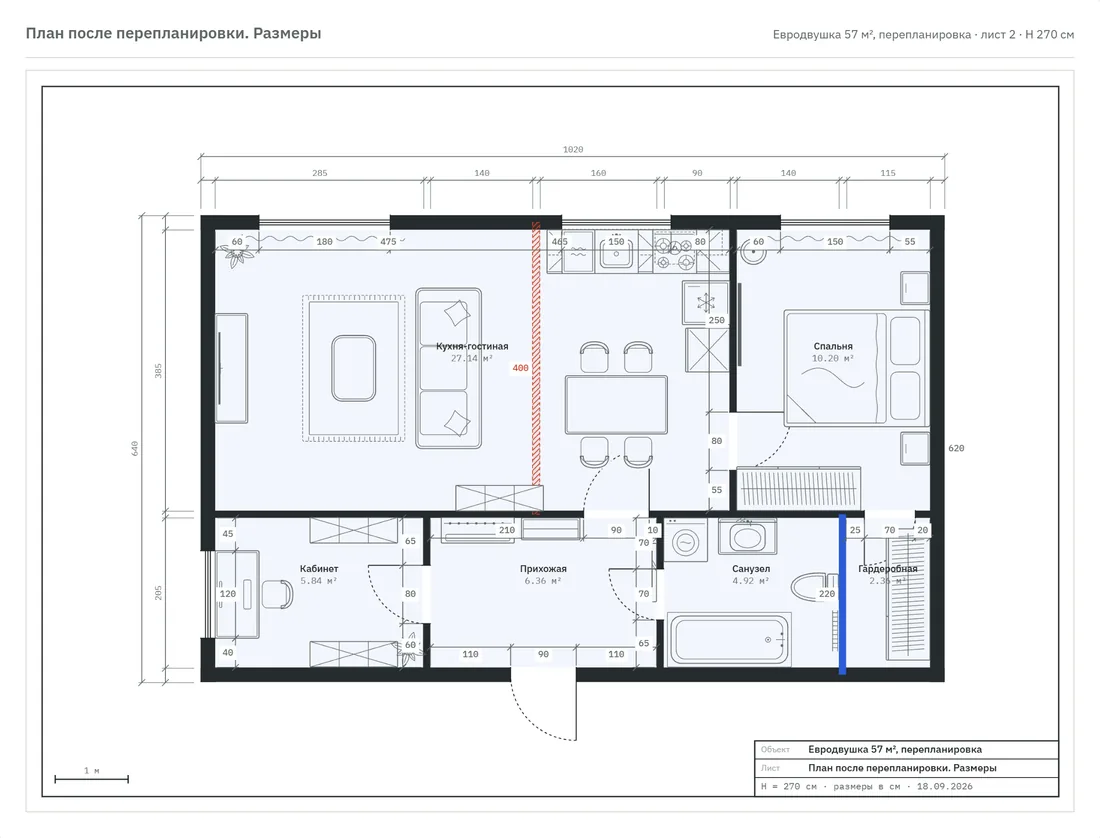

План квартиры по размерам: стены рисуете вы, комнаты считаются сами

Кликните, наберите длину в сантиметрах, Enter — стена встала. Сетка 5 см, привязка к углам и к другим стенам, направления вдоль осей и под 45°. Толщина от 8 до 38 см.

• Помещения находятся автоматически: площадь по внутренним граням, периметр, площадь стен за вычетом проёмов.
• Двери и окна — кликом на стену: ширина, высота, подоконник, петли и сторона открывания.
• Размерные цепочки и отступы до откосов рисуются без вашего участия.
• Подложка: фото или скан плана БТИ, калибровка по известному размеру.
• Название комнаты — двойным кликом прямо на плане; высота потолка — одним полем.

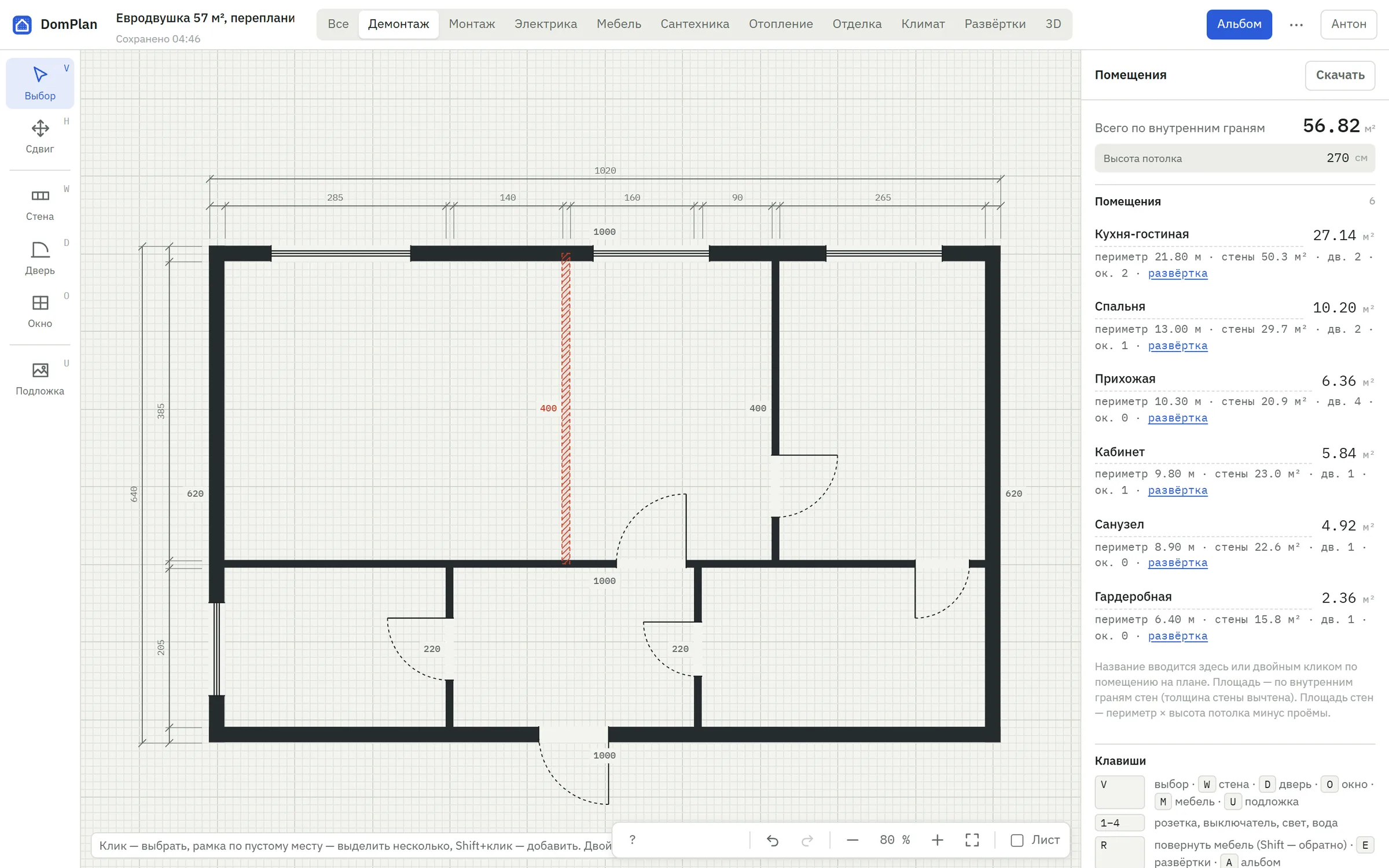

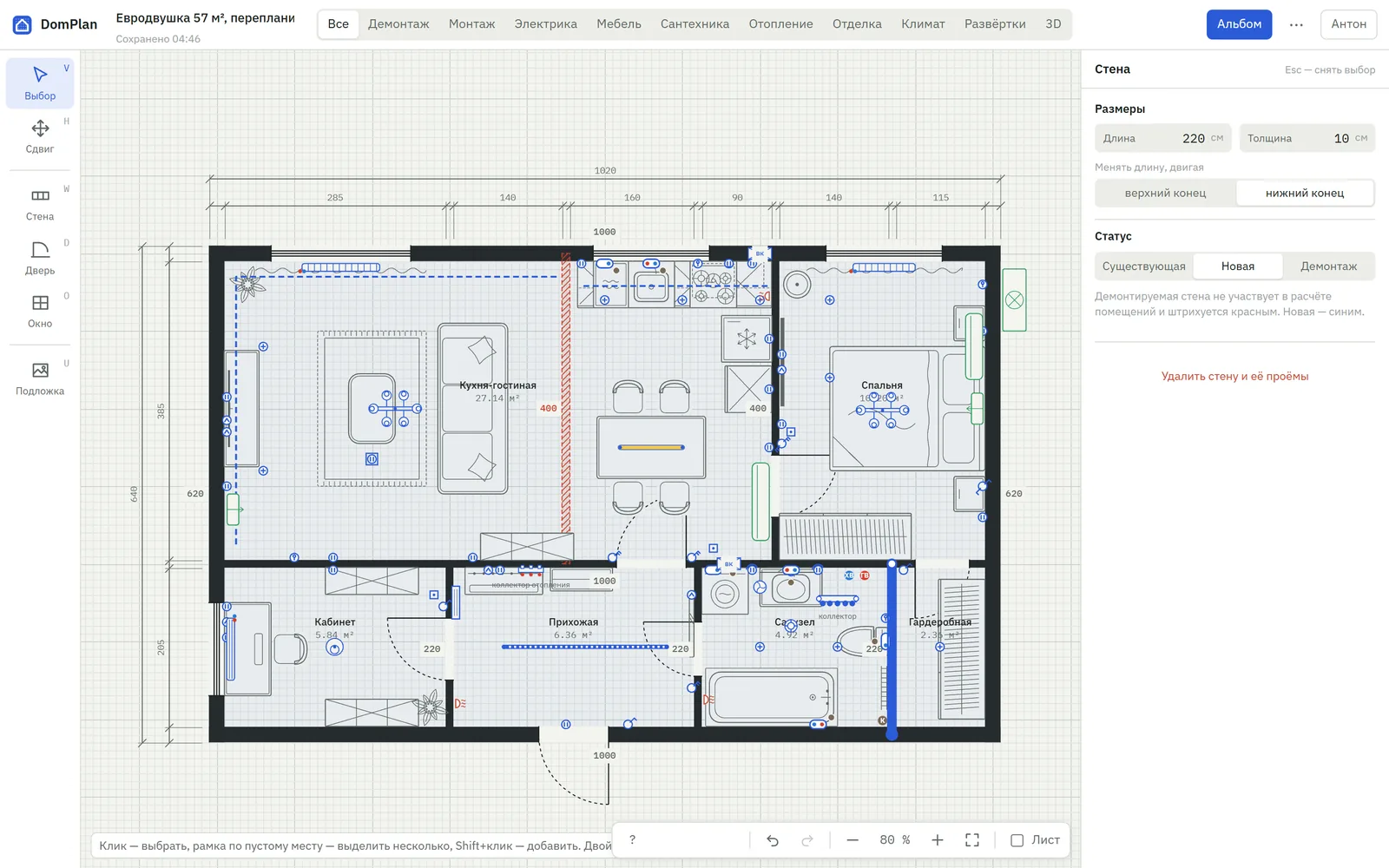

Три состояния стены: есть, снести, построить

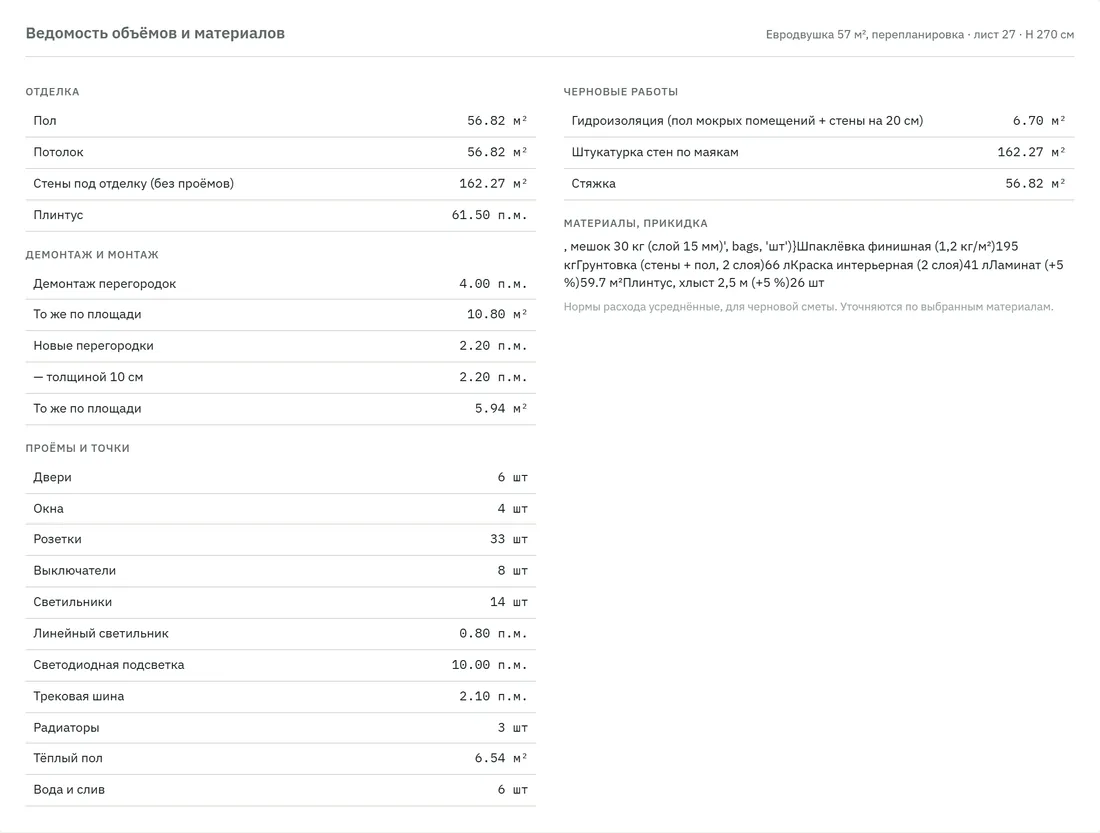

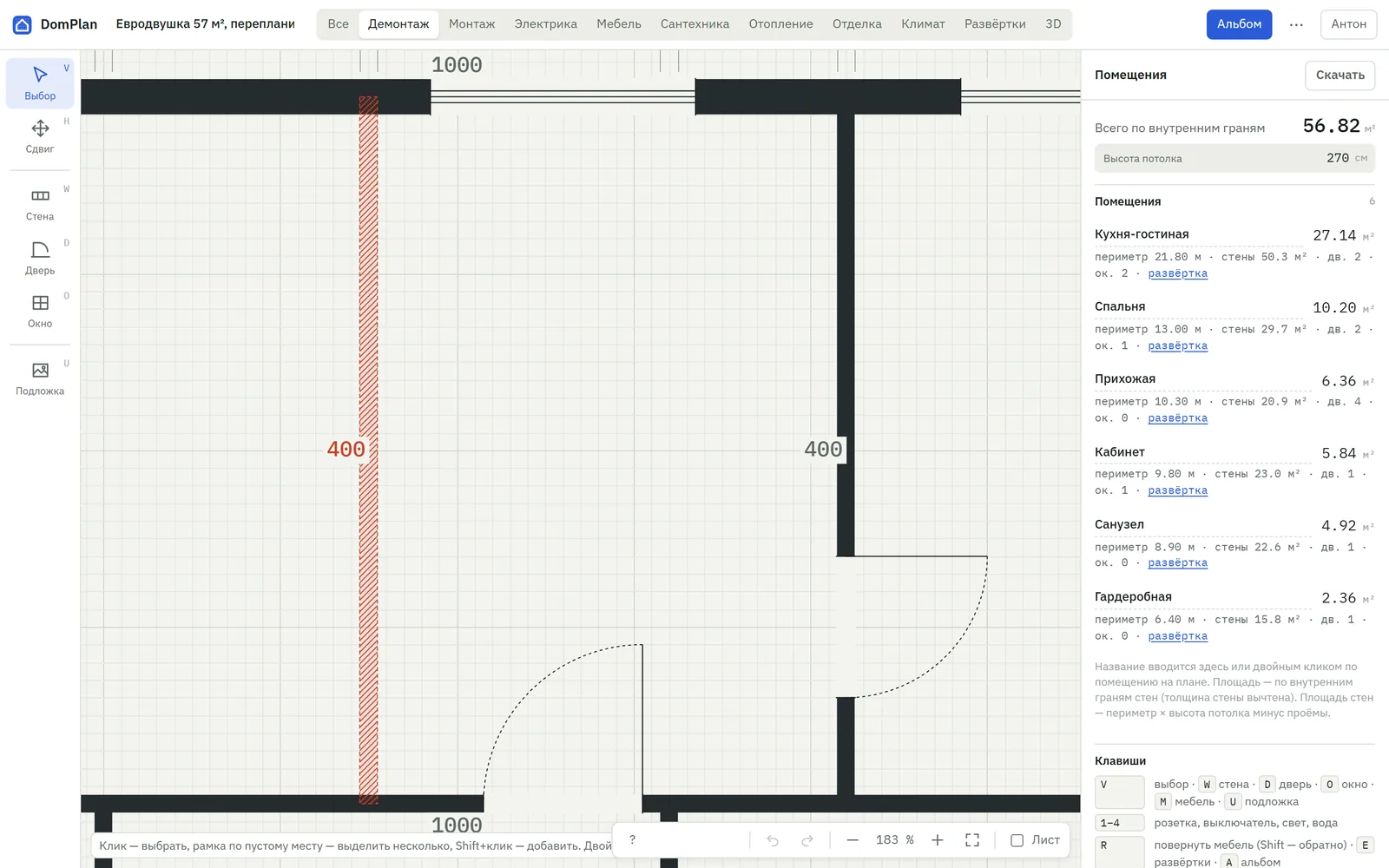

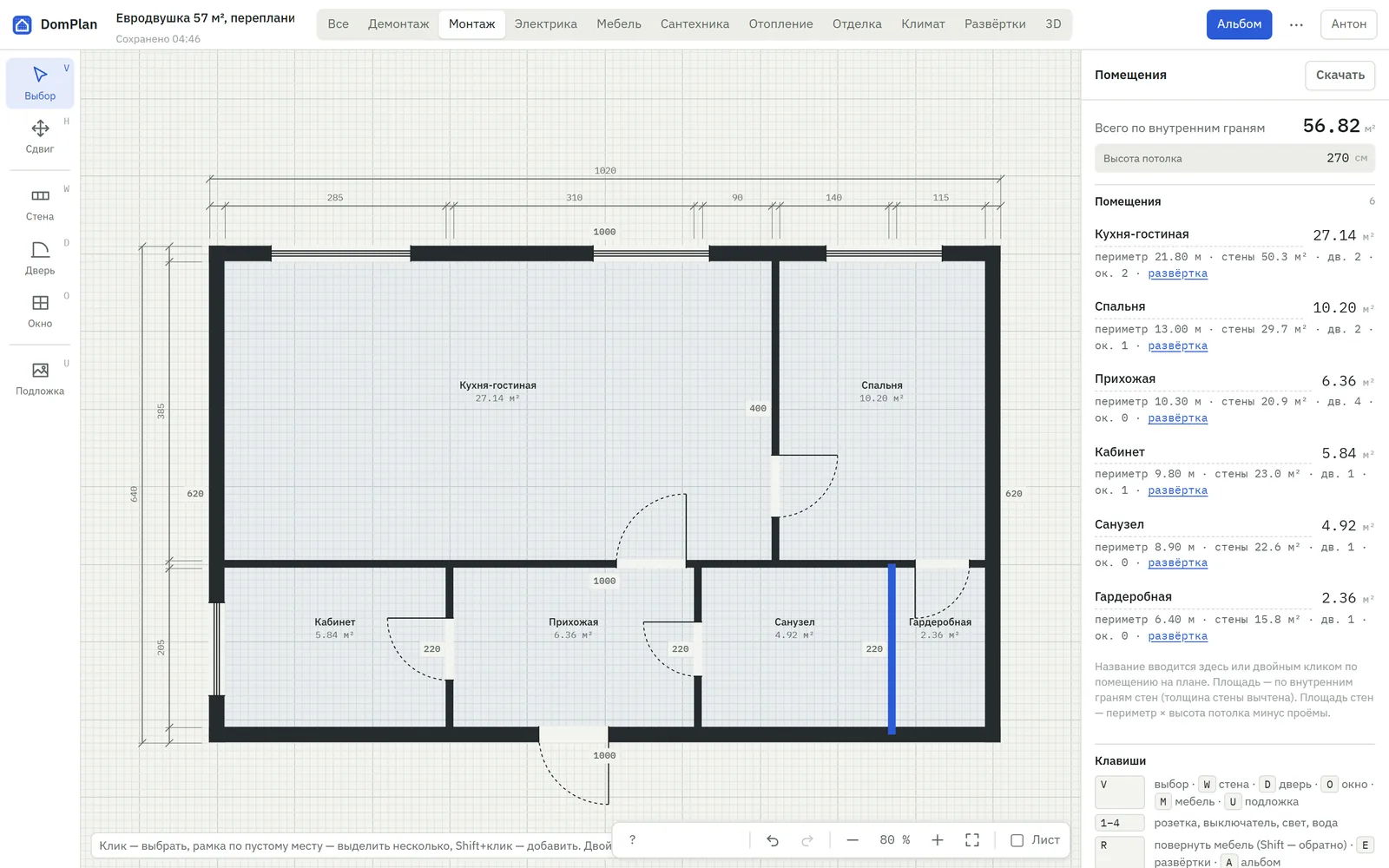

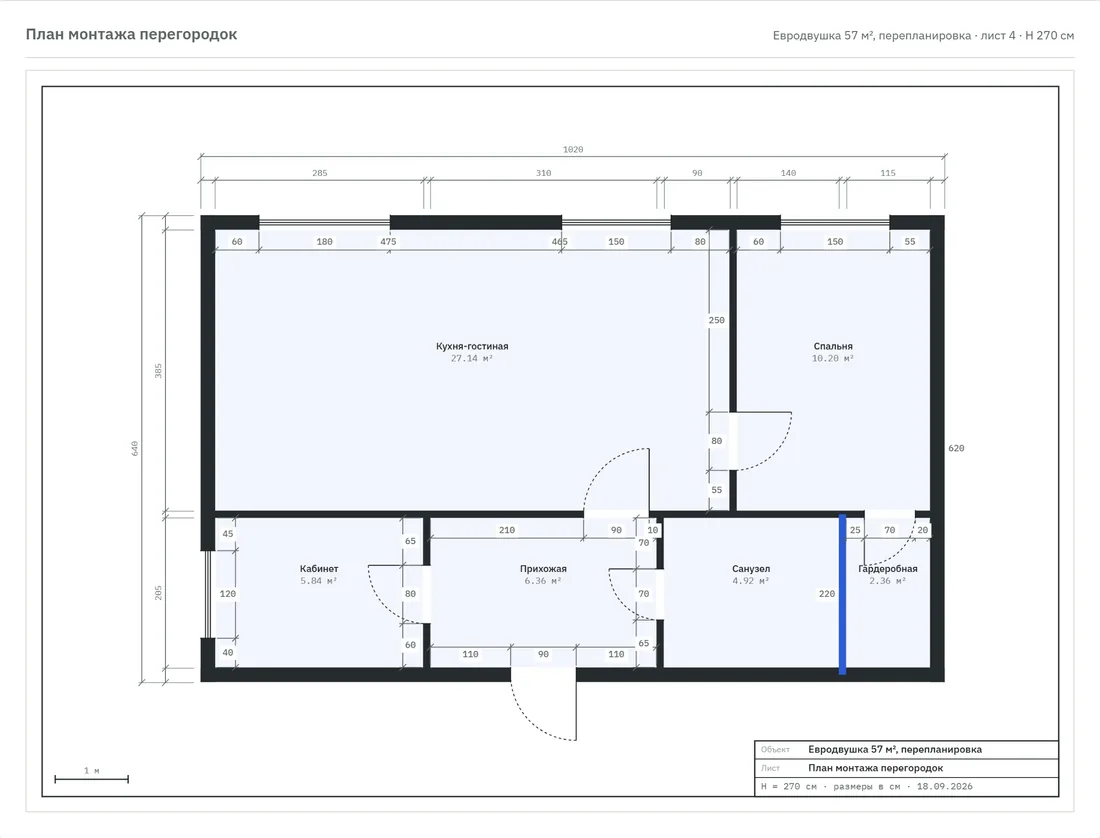

Слои «Демонтаж» и «Монтаж» — это те же стены с разным статусом. Сносимые перегородки штрихуются красным, новые выделены синим. В альбом попадают два отдельных листа, а объёмы демонтажа и кладки считаются в ведомости.

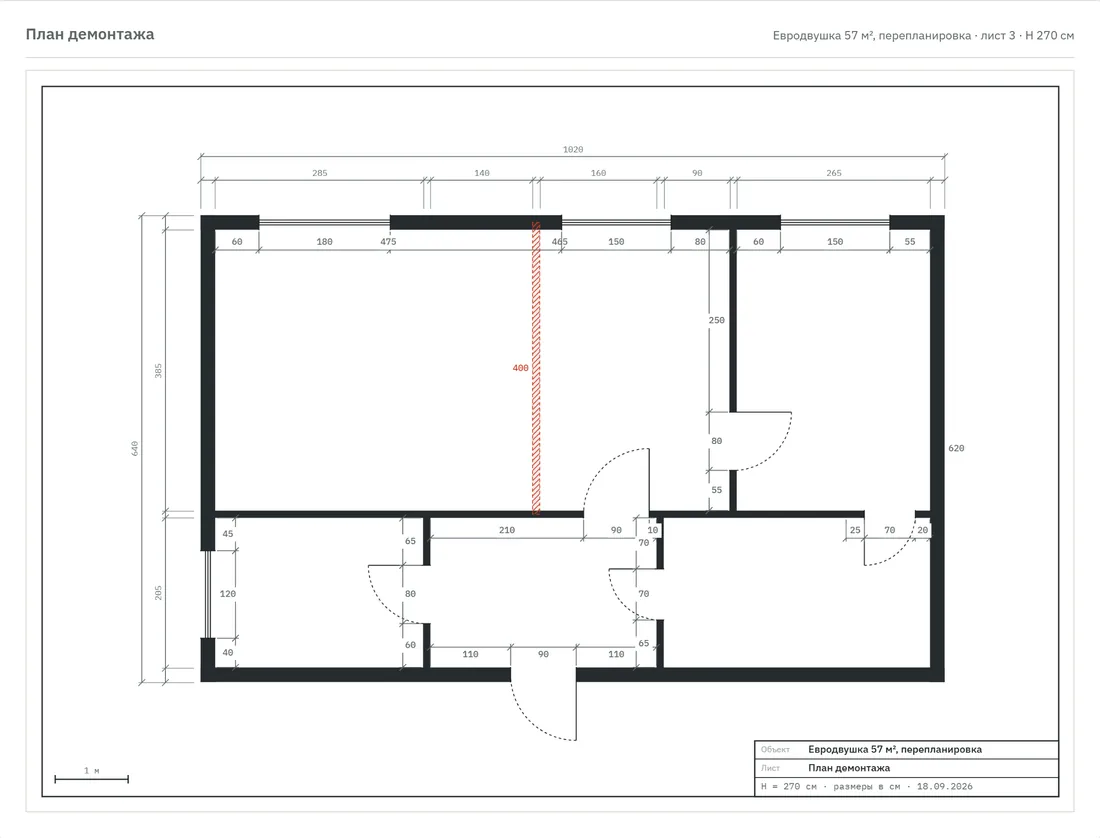

• На листе демонтажа — только существующие стены и то, что сносят: без мебели, точек и новых перегородок.

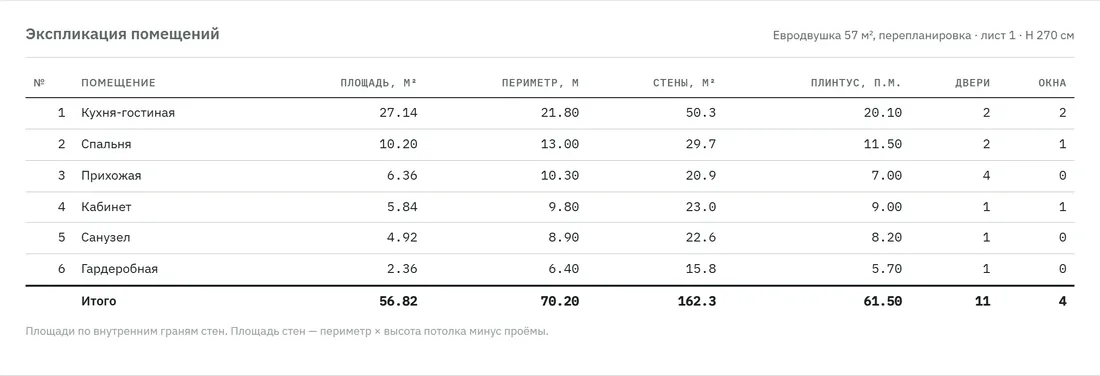

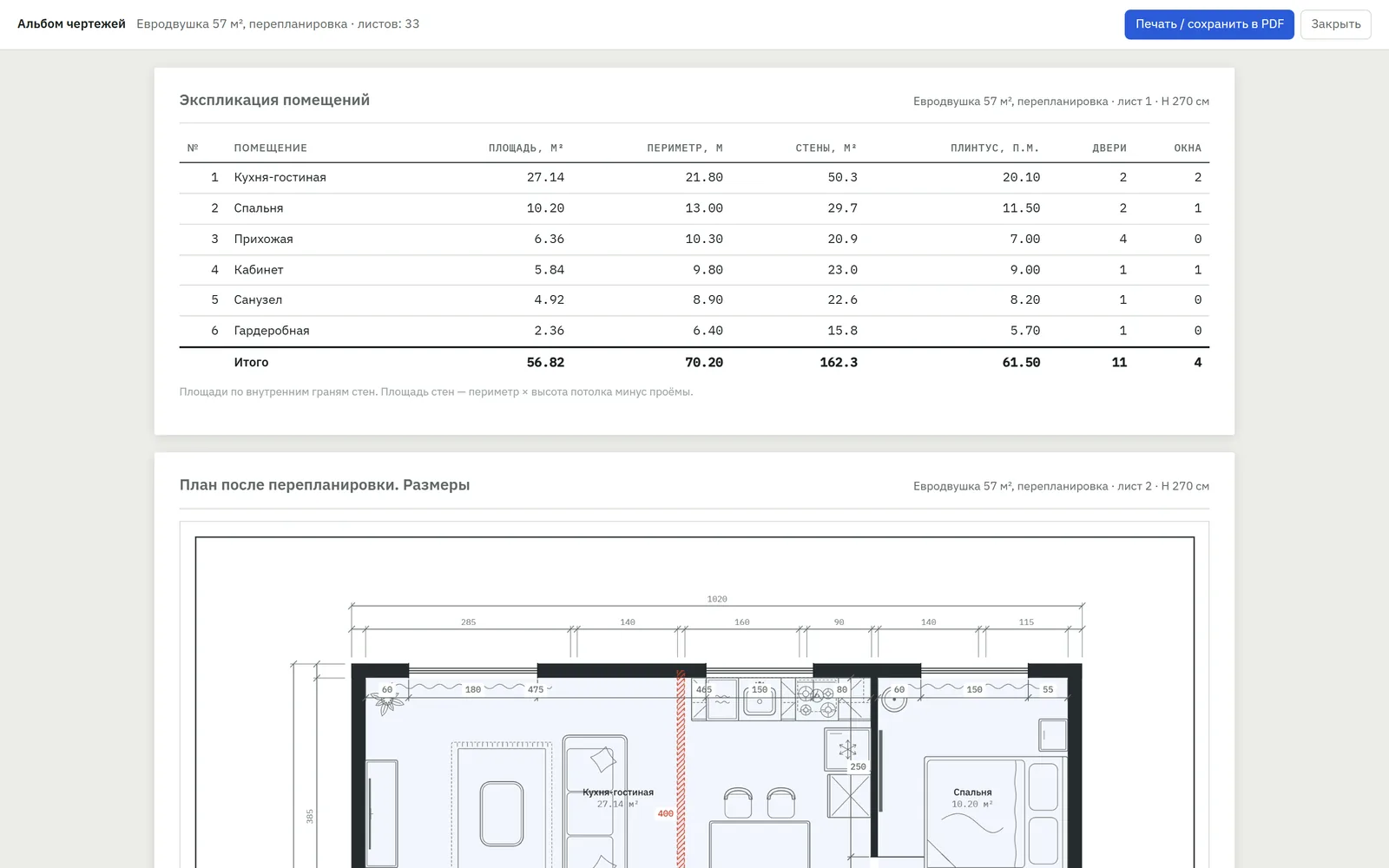

• Экспликация и площади всегда по плану после перепланировки.
• Рамка, копирование и Ctrl+D для повторяющихся фрагментов.

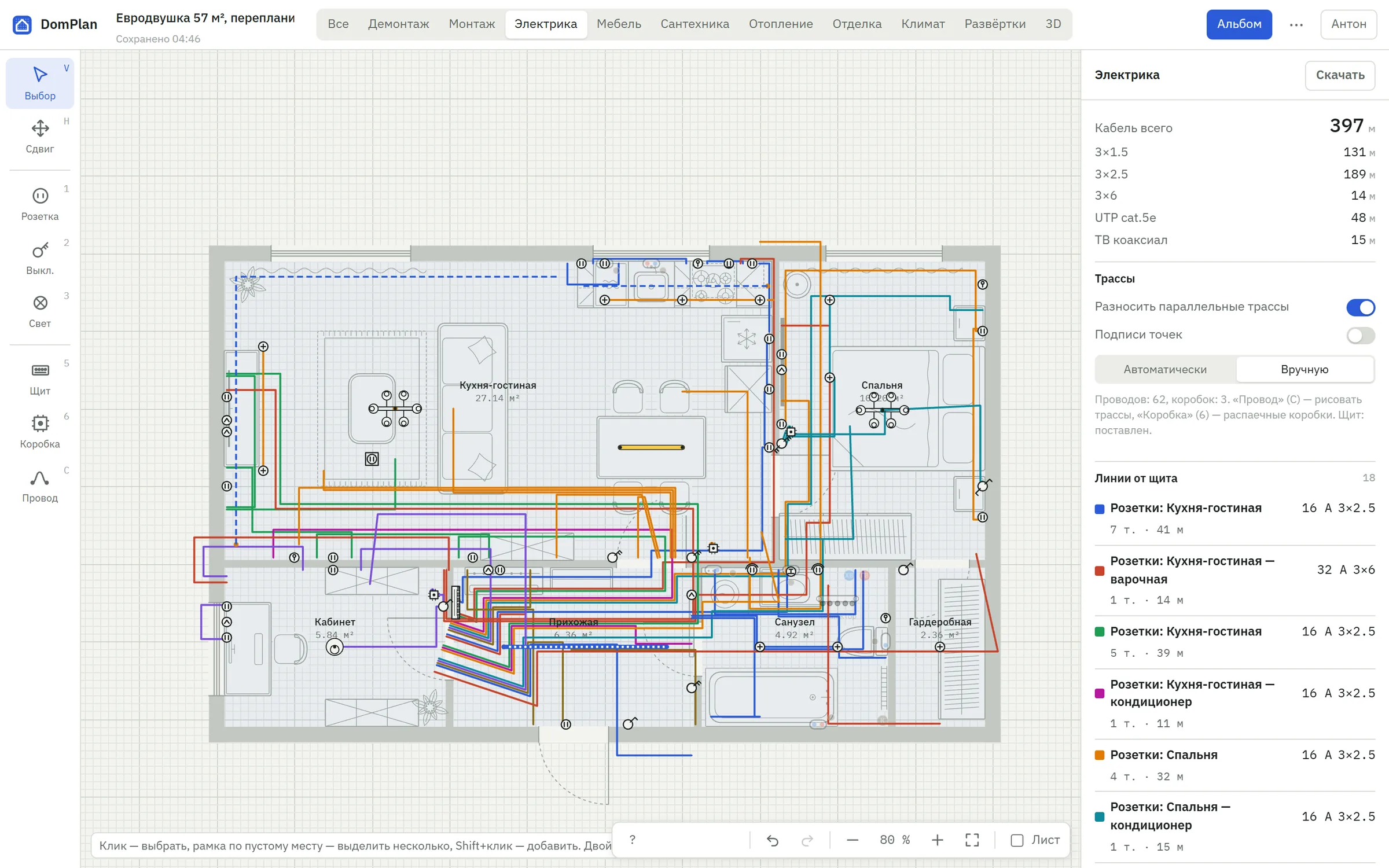

План электрики: розетки с высотами, свет и кабель

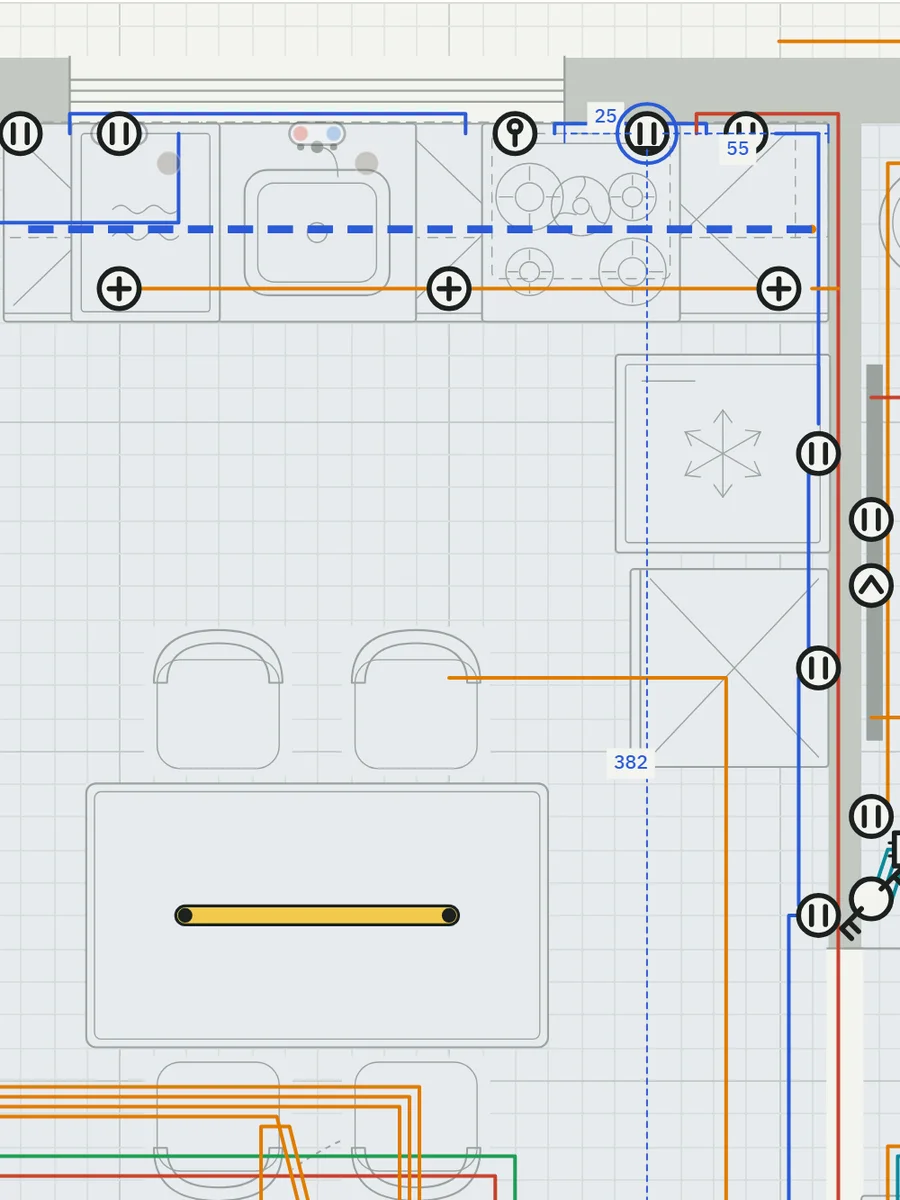

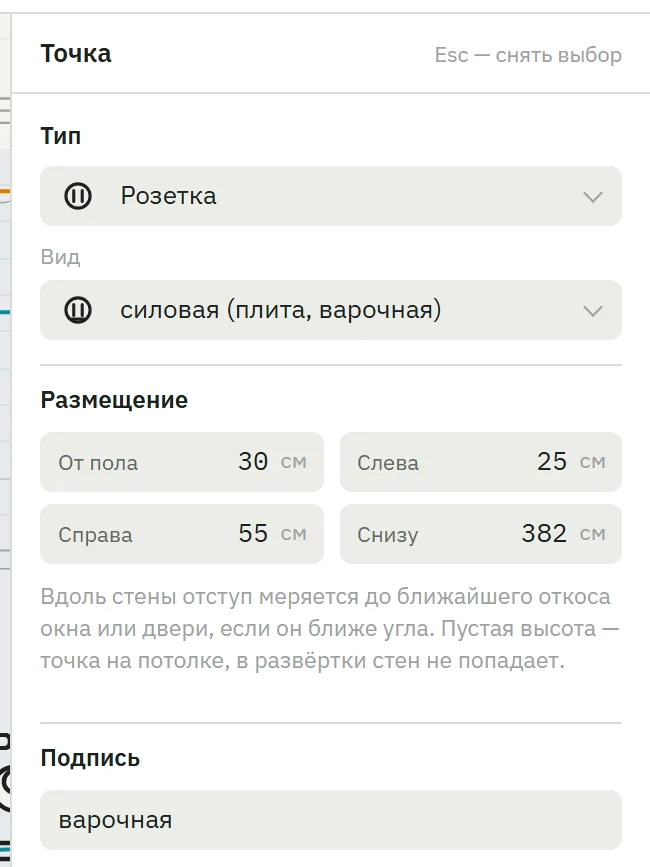

Розетки, выключатели и светильники ставятся у стены с высотой от пола и отступами до откосов. Щит — точка отсчёта трасс. Кабель ведётся вручную с выбором сечения от 2×1,5 до 5×6 — либо DomPlan разводит его сам как заготовку, которую вы правите.

• Автомат подбирается по сечению кабеля, метраж считается по каждой линии.
• Групп нет: выбираете провод и ведёте — как на стройке.

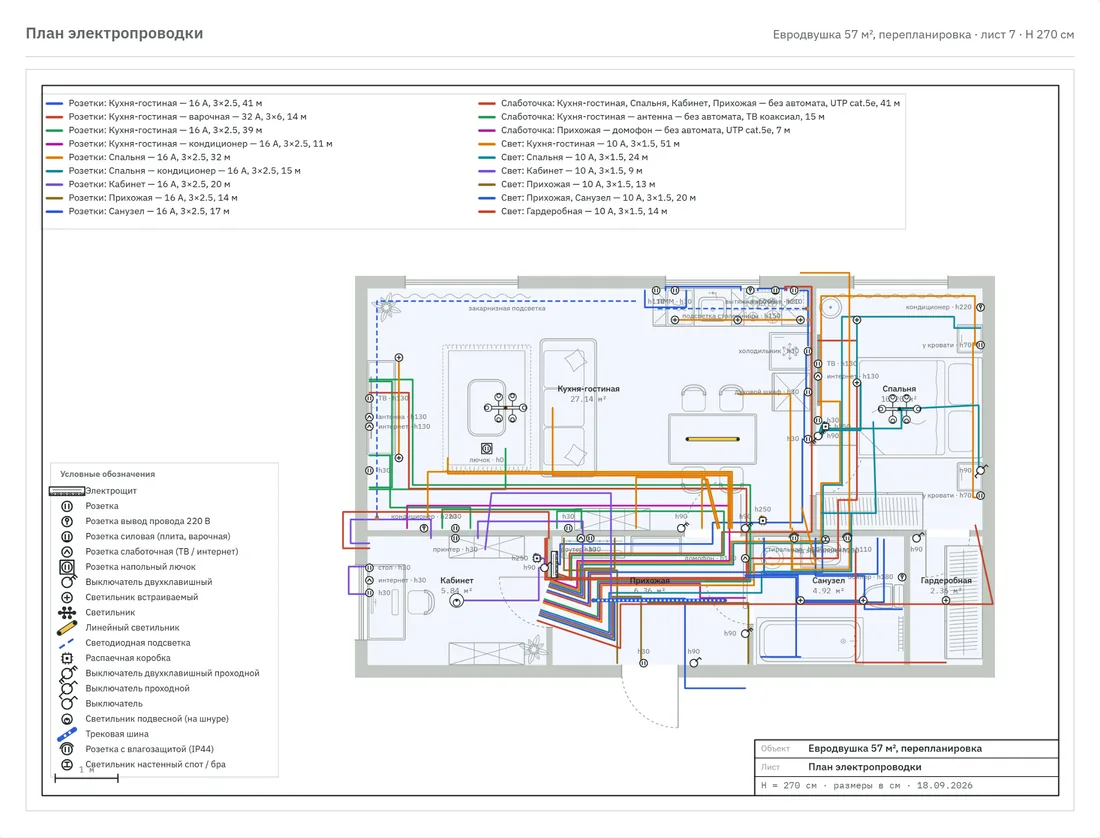

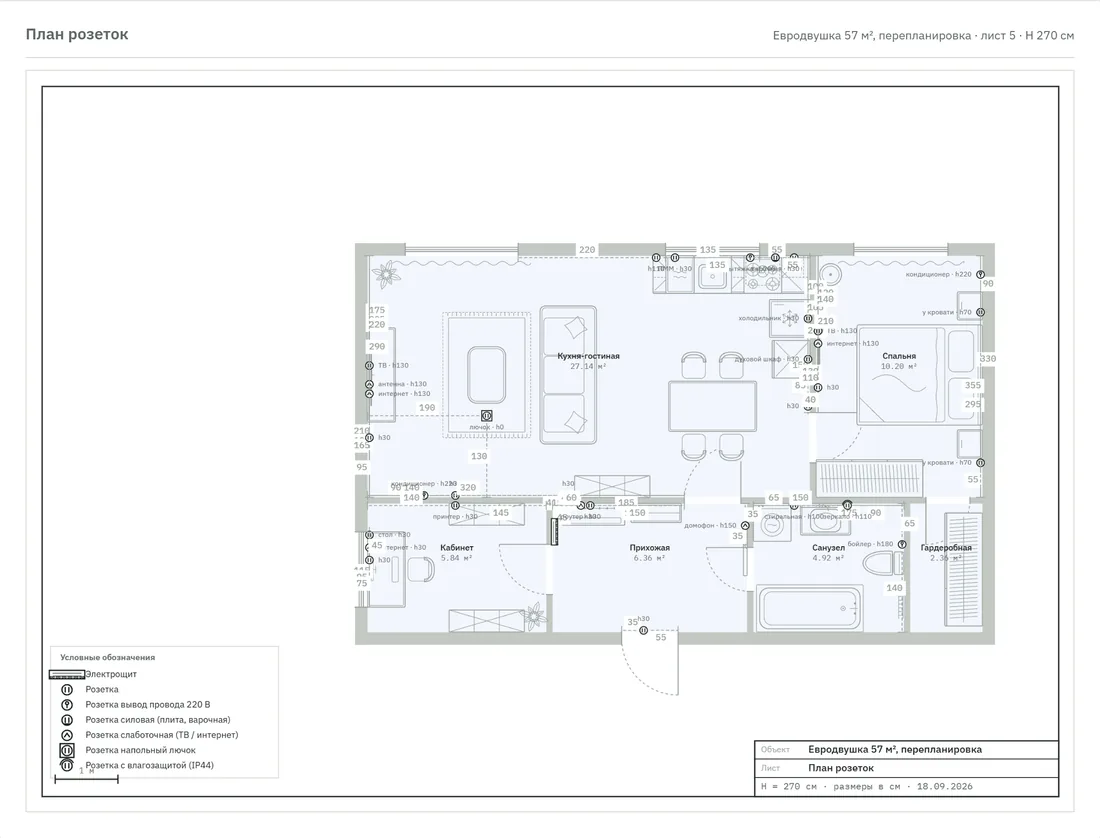

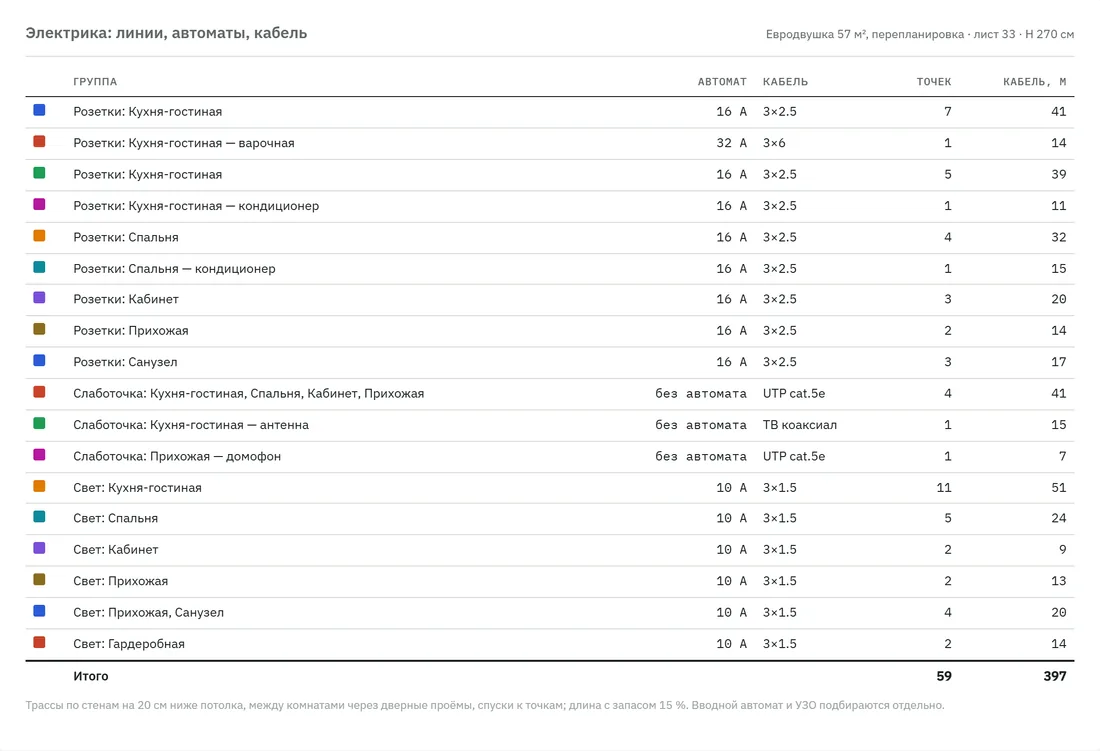

• Три листа: розетки, освещение и выключатели, электропроводка, плюс таблица «Линии, автоматы, кабель».
• Виды розеток: обычная, влагозащищённая, силовая, слаботочная, вывод провода 220 В, напольный лючок; распаечные коробки.
• Слаботочка отдельными кабелями: ТВ и интернет, без автоматов.

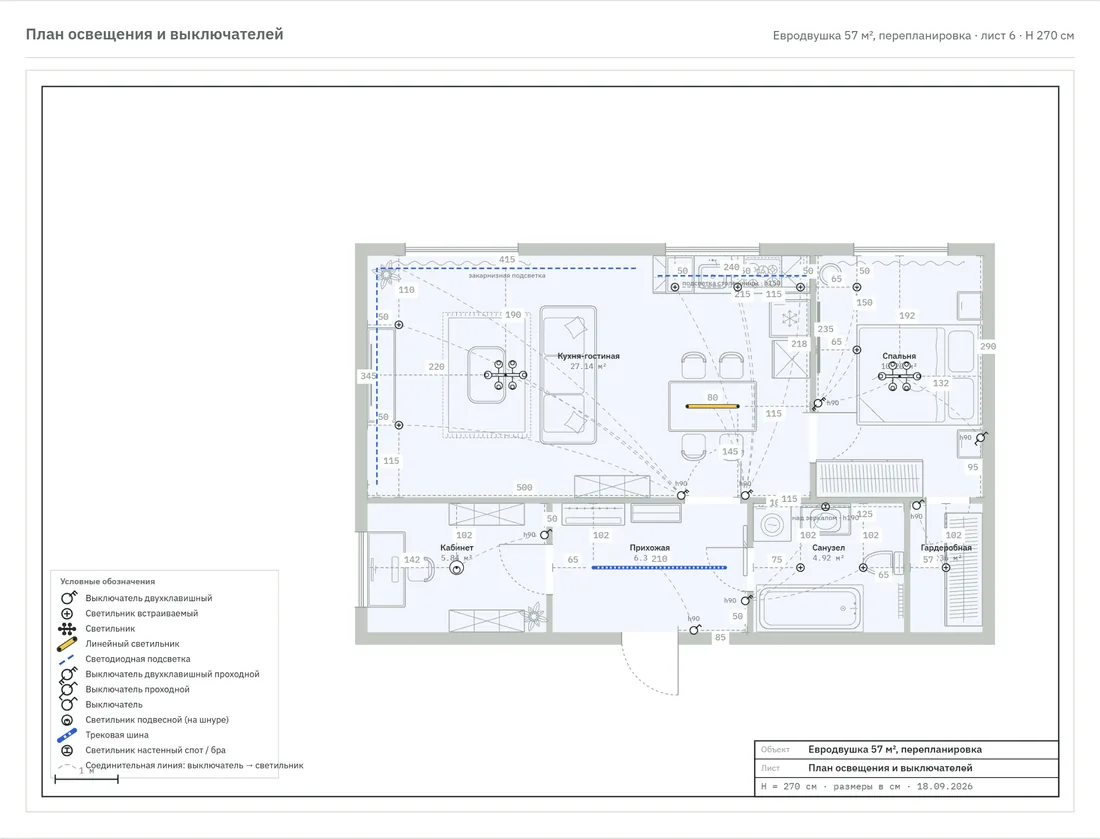

• На листе освещения — соединительные линии от выключателя к его светильникам, светодиодная подсветка, трековые шины и линейные светильники — линиями с длинами отрезков; на листе розеток — высоты у каждой точки.

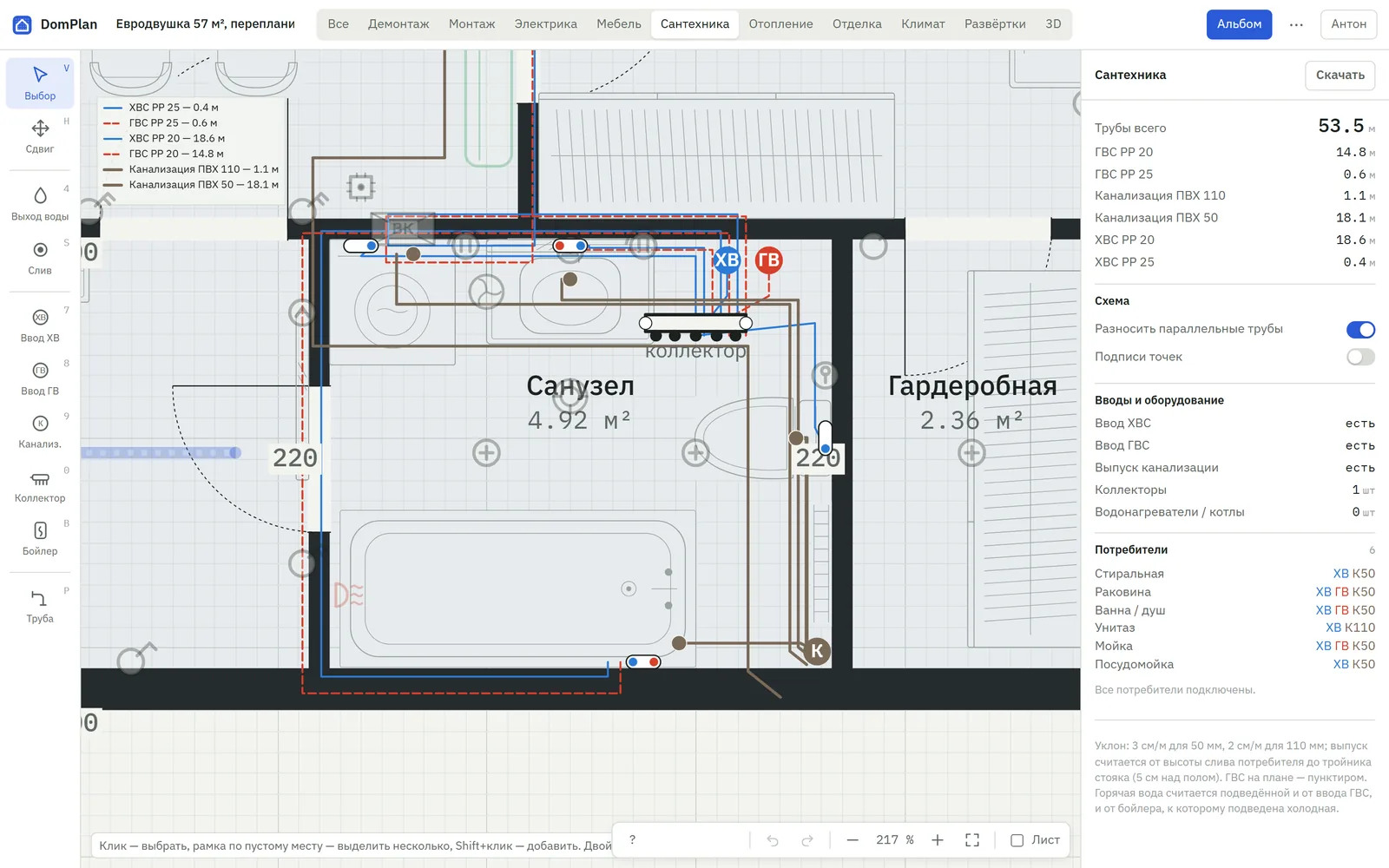

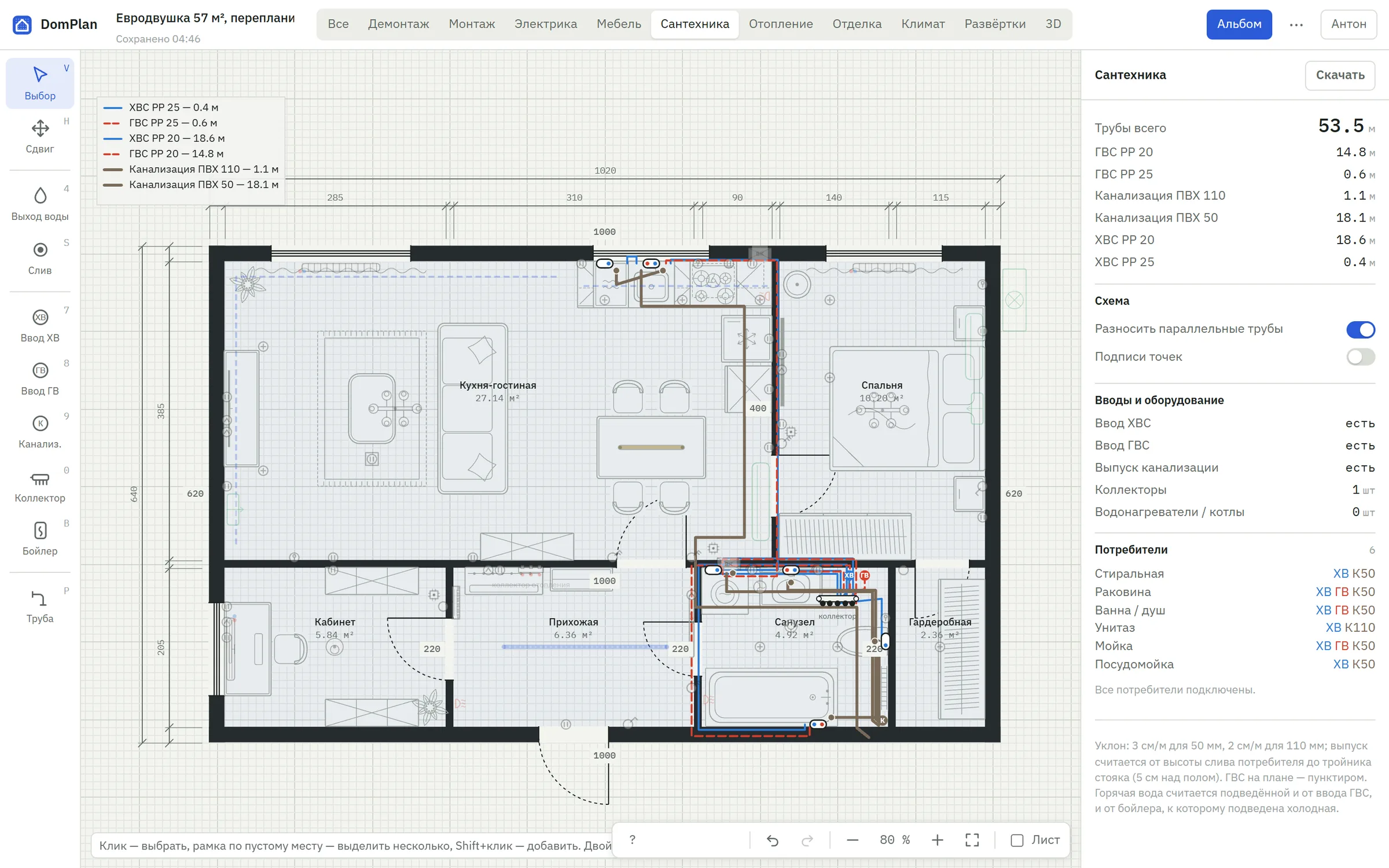

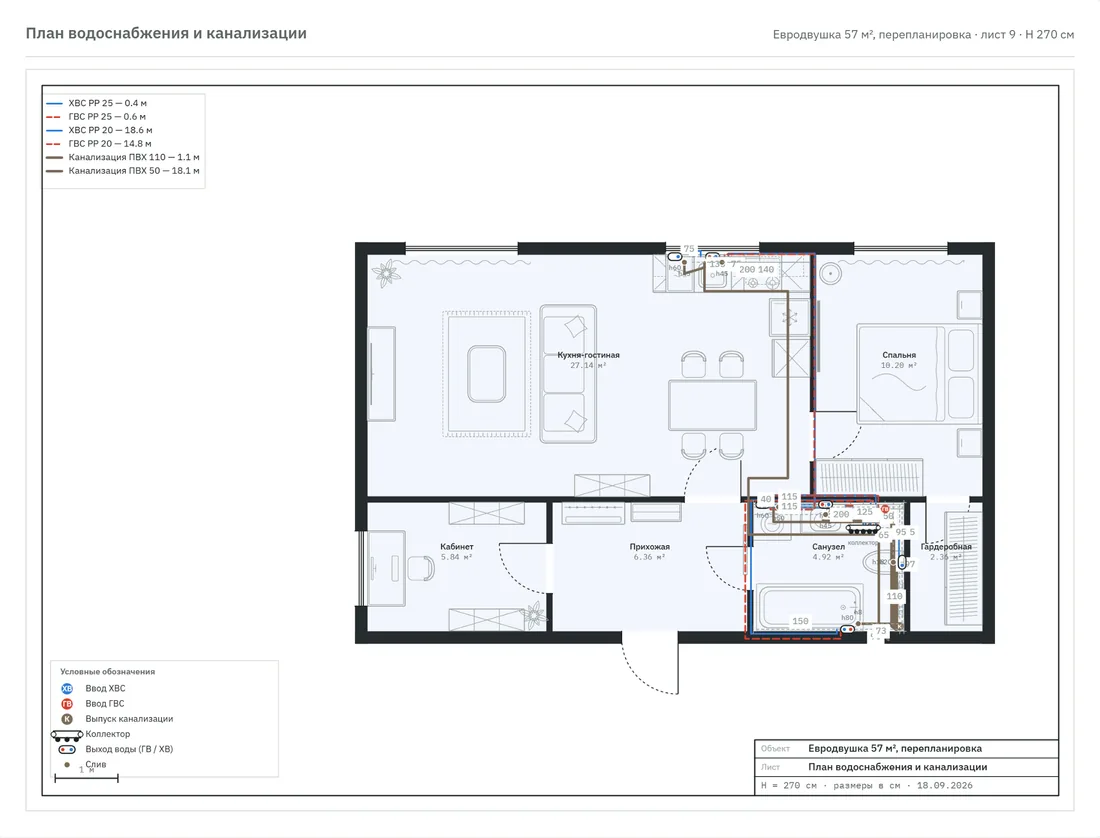

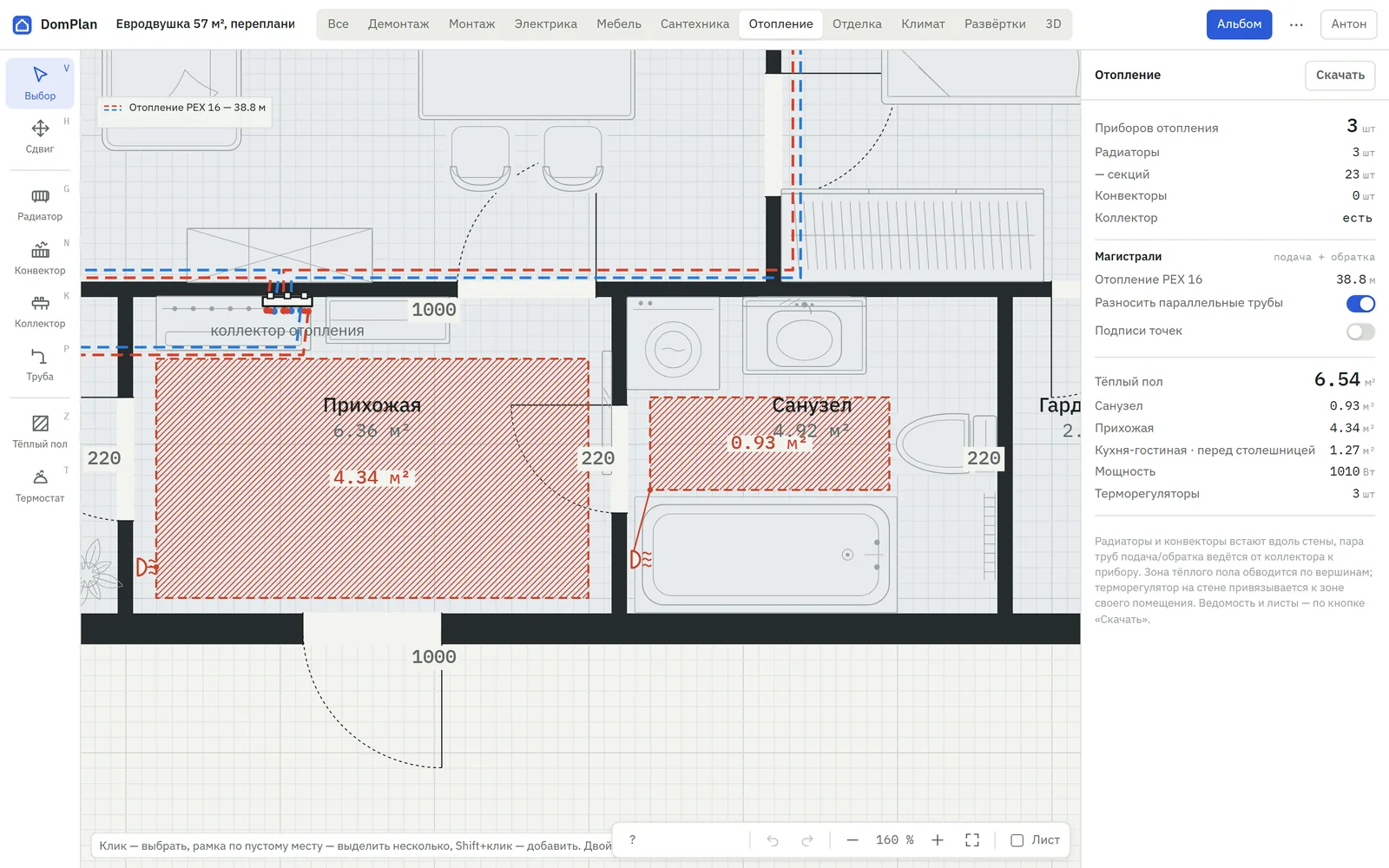

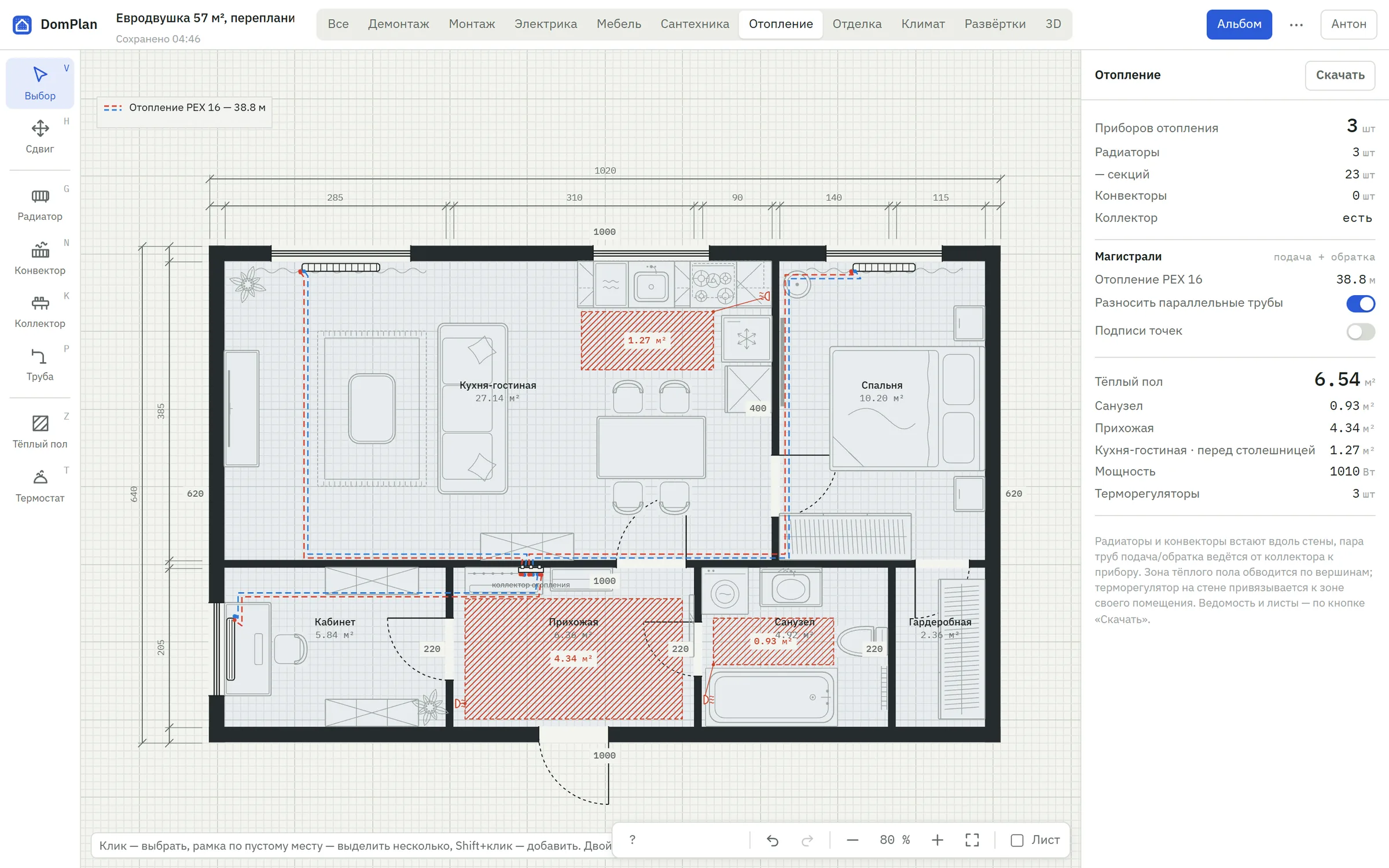

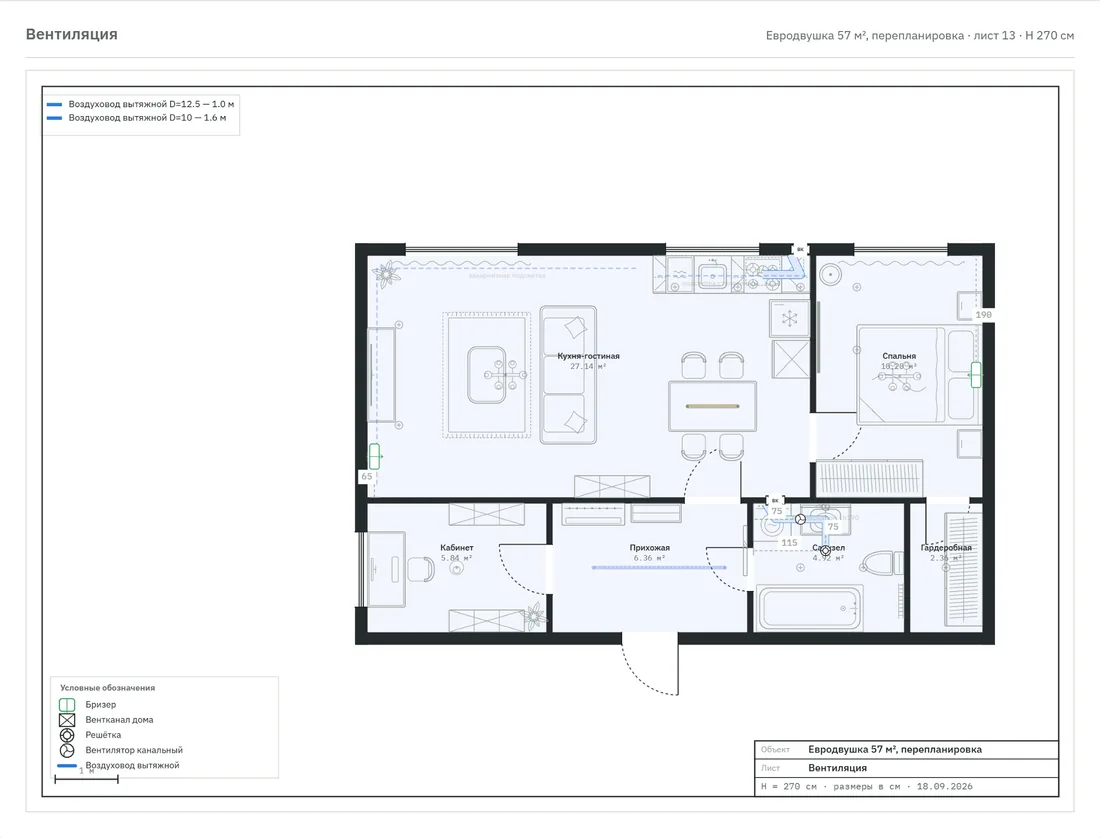

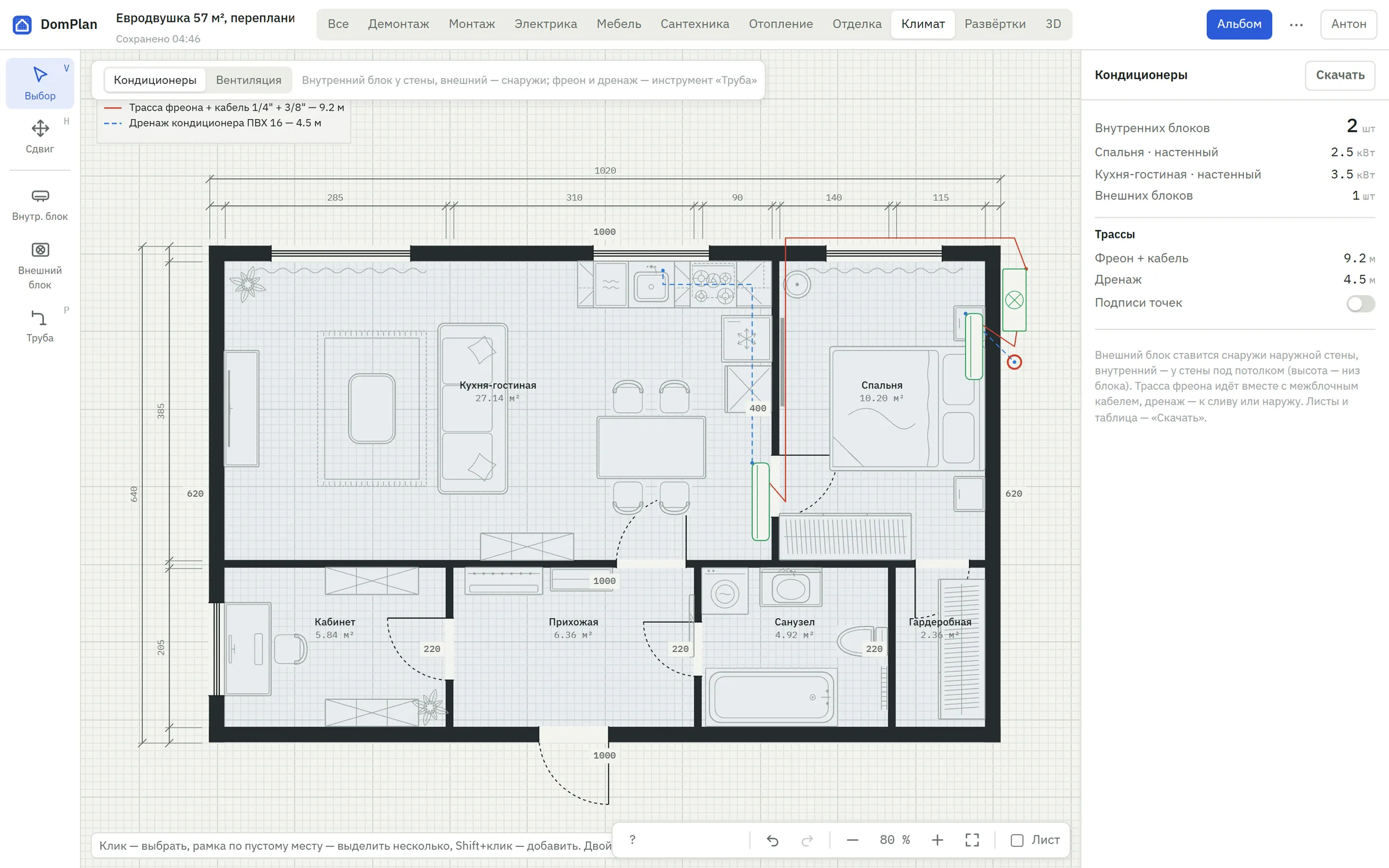

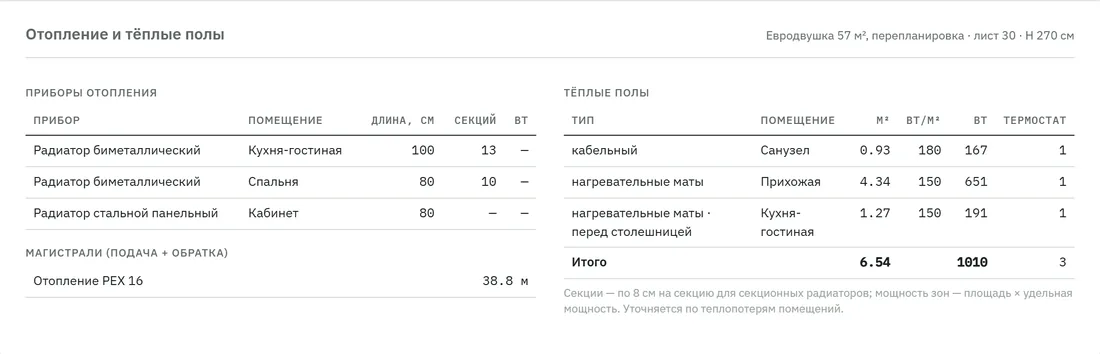

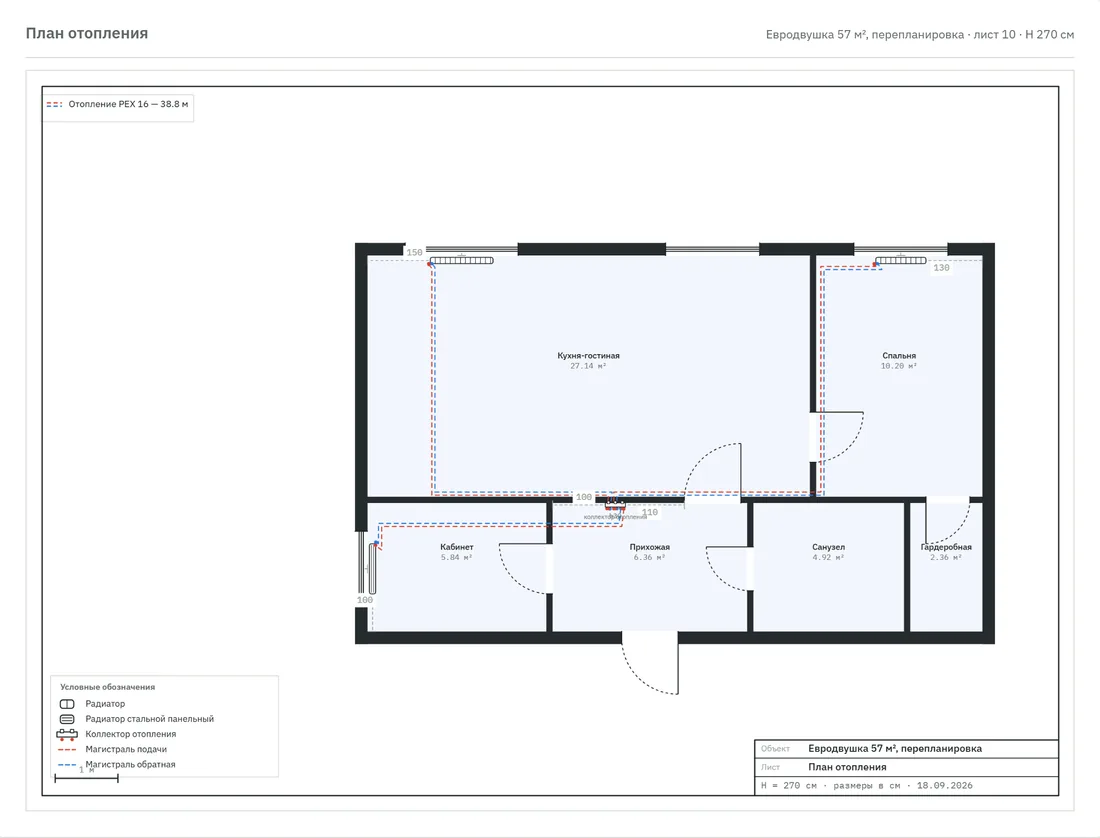

План водоснабжения и канализации с проверкой уклона

Вводы ХВС и ГВС — стояк в квартире или ввод в доме, выпуск канализации, коллектор, бойлер или котёл. Точки воды знают своего потребителя: мойка, раковина, ванна, унитаз, стиральная. Трубы — полипропилен, металлопласт, ПВХ 50 и 110.

• Уклон канализации проверяется: 3 см/м для 50 мм, 2 см/м для 110 мм.
• Метраж труб по видам и диаметрам, список потребителей с подключениями.
• Параллельные трубы разносятся на схеме, чтобы не сливались в одну линию.

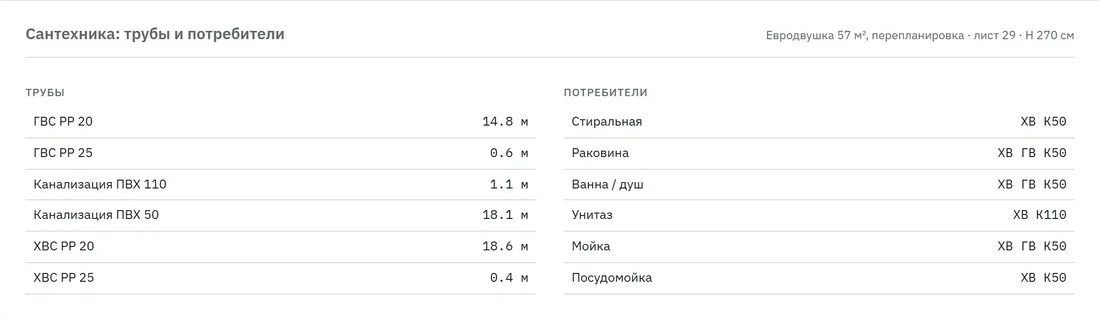

• Лист «Водоснабжение и канализация» и таблица «Трубы и потребители».

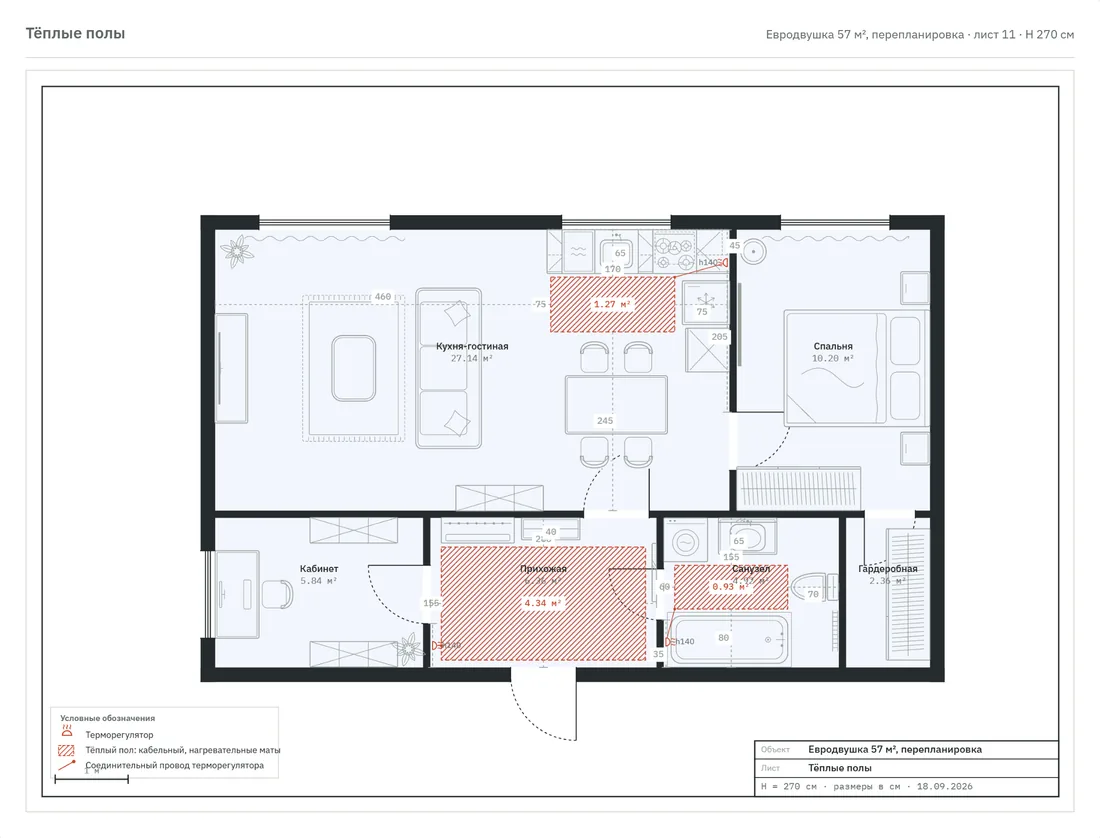

Напольные покрытия, потолки и стены

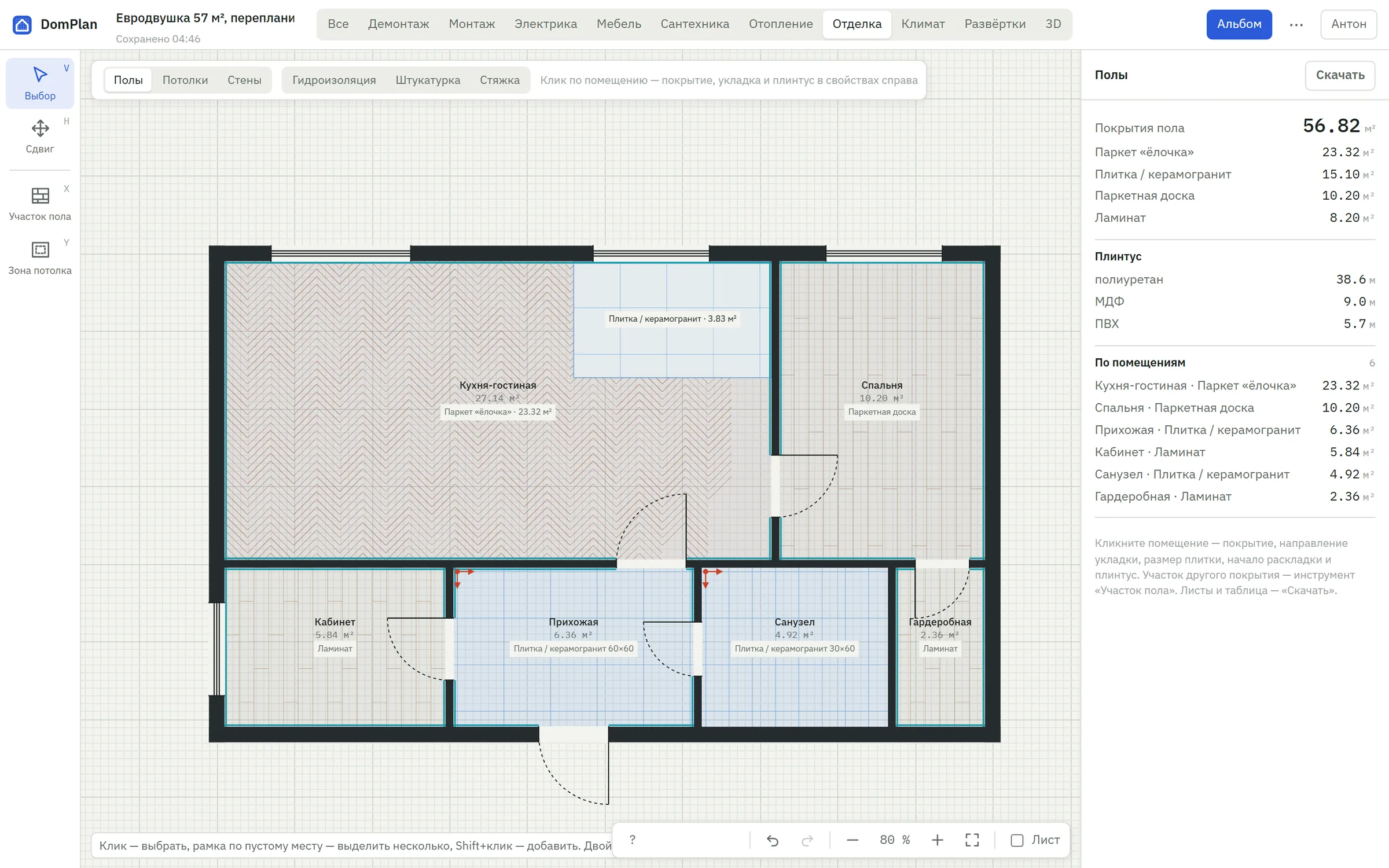

Каждому помещению — покрытие: паркет «ёлочка», паркетная доска, ламинат, кварцвинил, плитка — типовой формат из списка или свой размер, ряды прямые или со смещением, начало раскладки, линолеум, ковролин, наливной. Рисунок укладки ложится на план в масштабе, направление меняется в один клик, участок другого покрытия обводится по вершинам, плитка считается в штуках с запасом на подрезку. Дизайн и цвет покрытия — мрамор, камень, терраццо, орнамент, породы дерева, цвет и ширина шва — видны в 3D, а в 3D-режиме всё правится на месте: клик по полу, стене, потолку или мебели открывает их свойства, отделка стен и потолки видны в объёме, мебель можно тянуть по полу. Плинтус считается по периметру без дверей — по каждому отрезку.

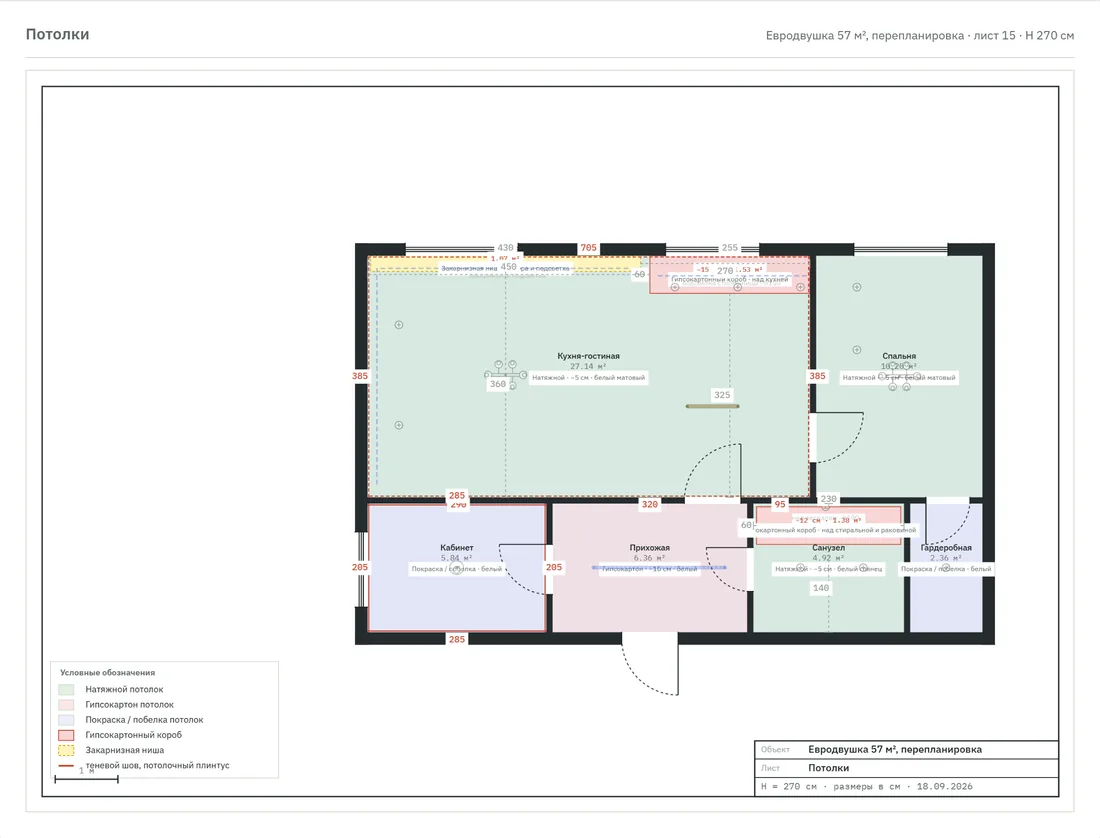

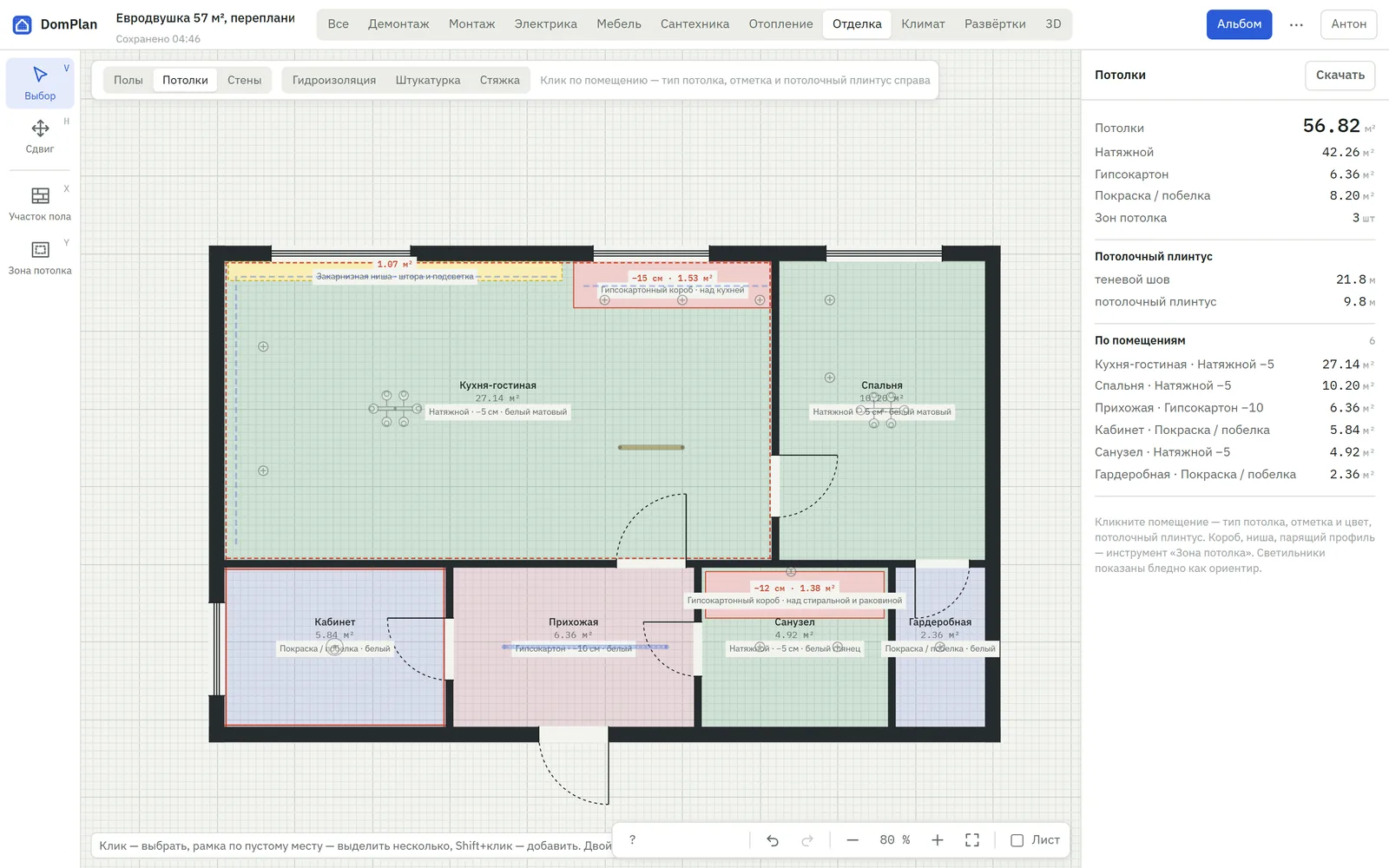

• Потолки: натяжной, гипсокартон, покраска, реечный — с отметкой ниже плиты и чистовой высотой.
• Короба под подсветку, закарнизные ниши, парящий профиль — зонами с площадью и отметкой.
• Потолочный плинтус или теневой шов с длинами; светильники на плане потолка — бледно, как ориентир.
• Стены: покраска, обои, плитка, клинкер, панели, штукатурка по каждой грани; фартук из плитки с высотами. Отделка и мебель силуэтами видны на развёртках.

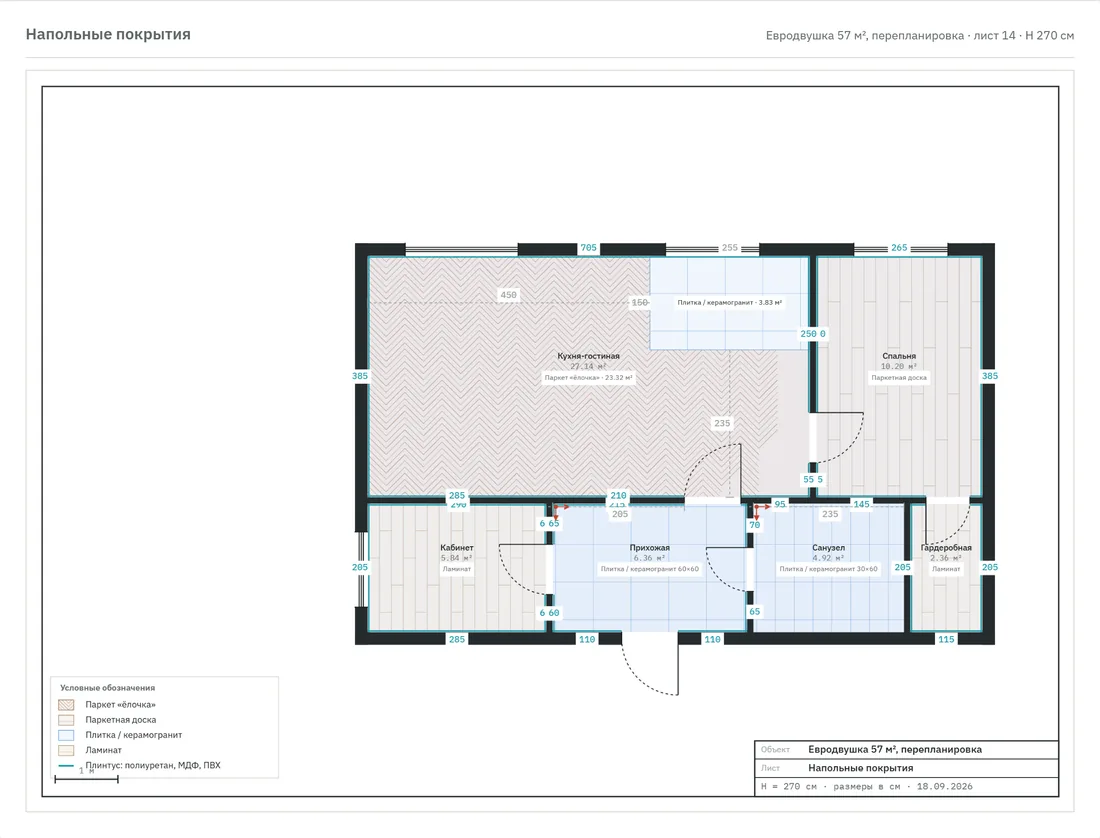

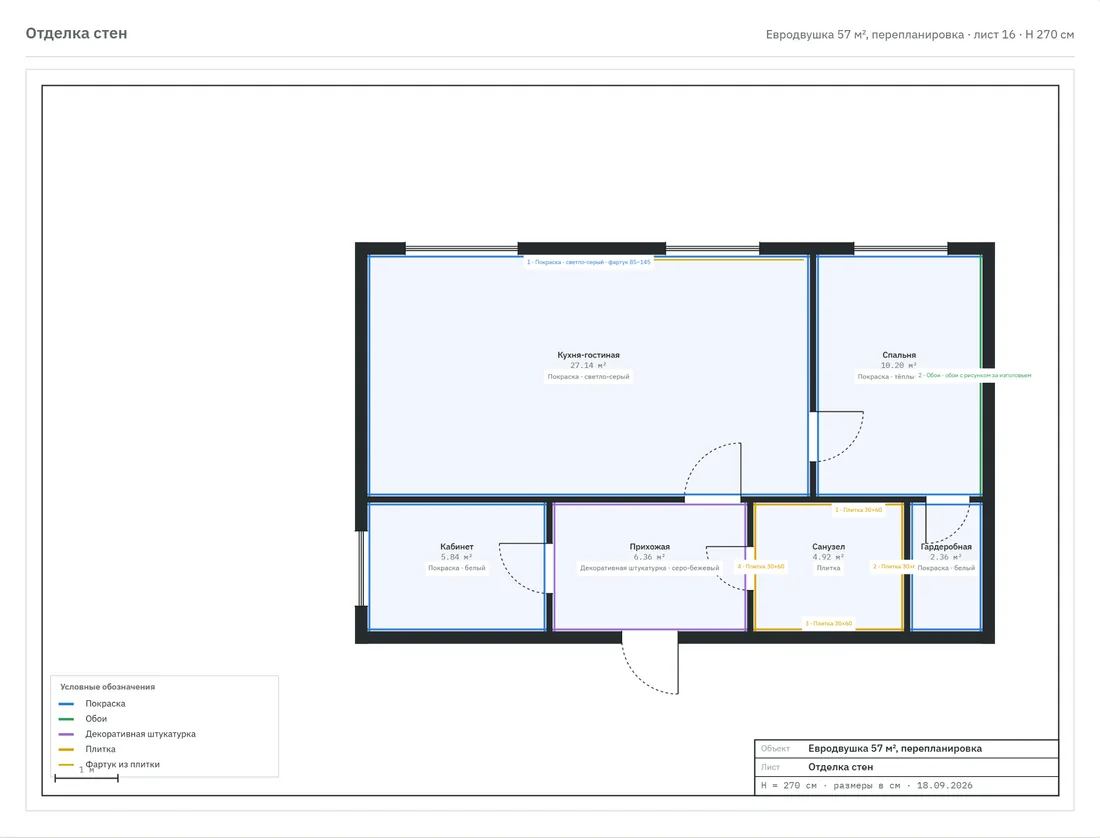

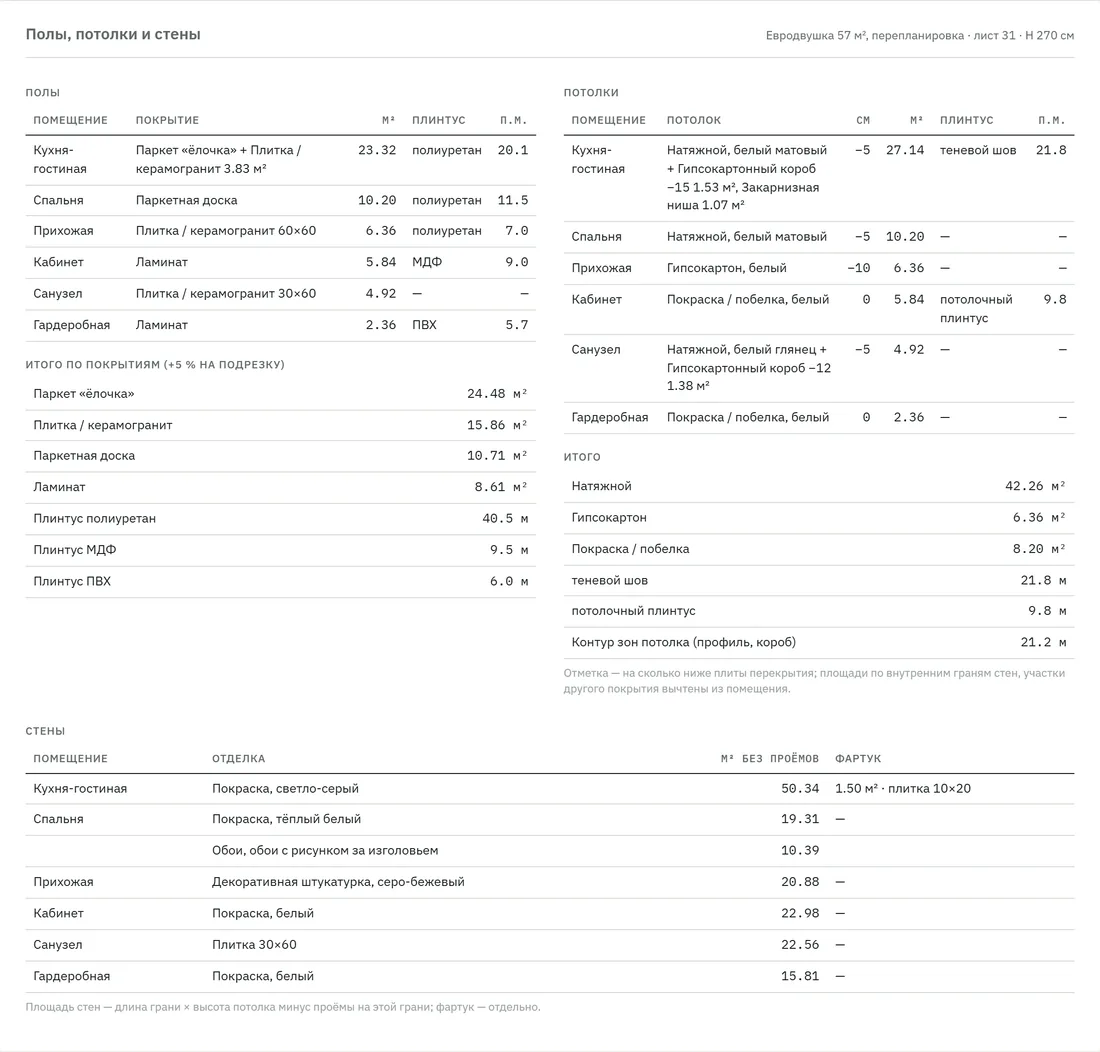

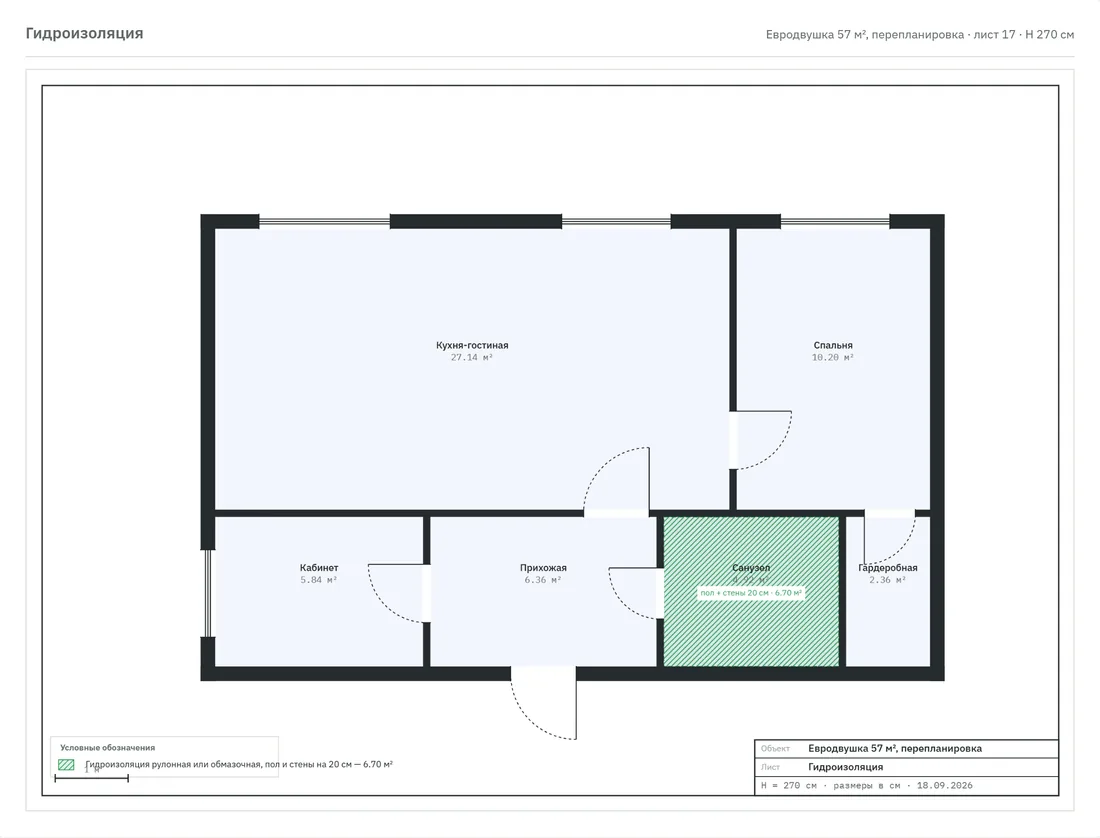

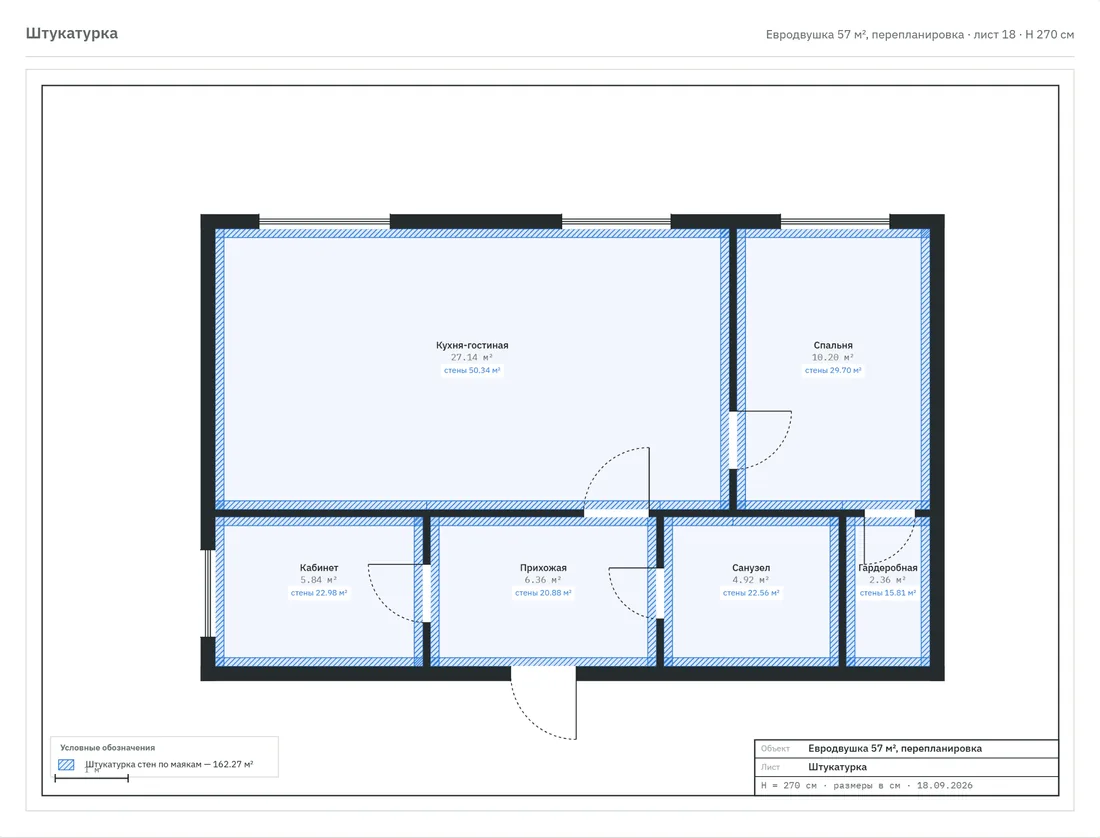

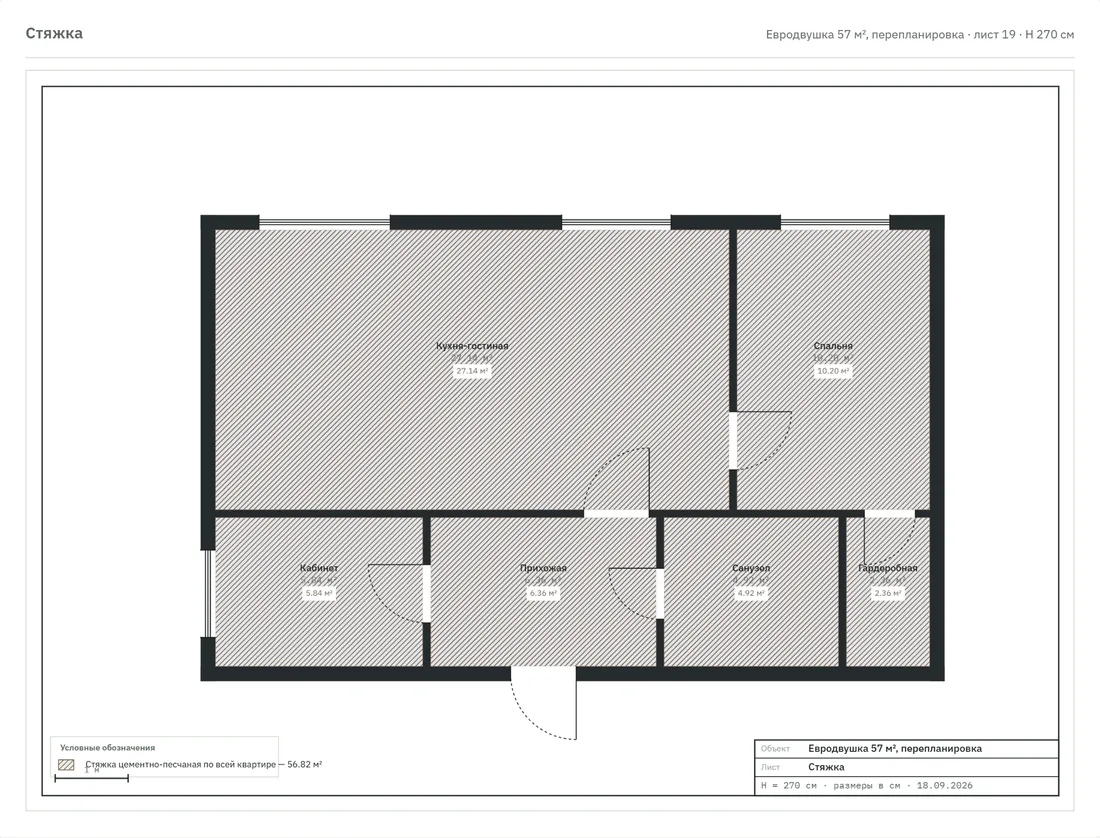

• Листы «Напольные покрытия», «Потолки», «Отделка стен» и черновые — «Гидроизоляция», «Штукатурка», «Стяжка» с площадями; таблица по помещениям и итоги по материалам с запасом на подрезку.

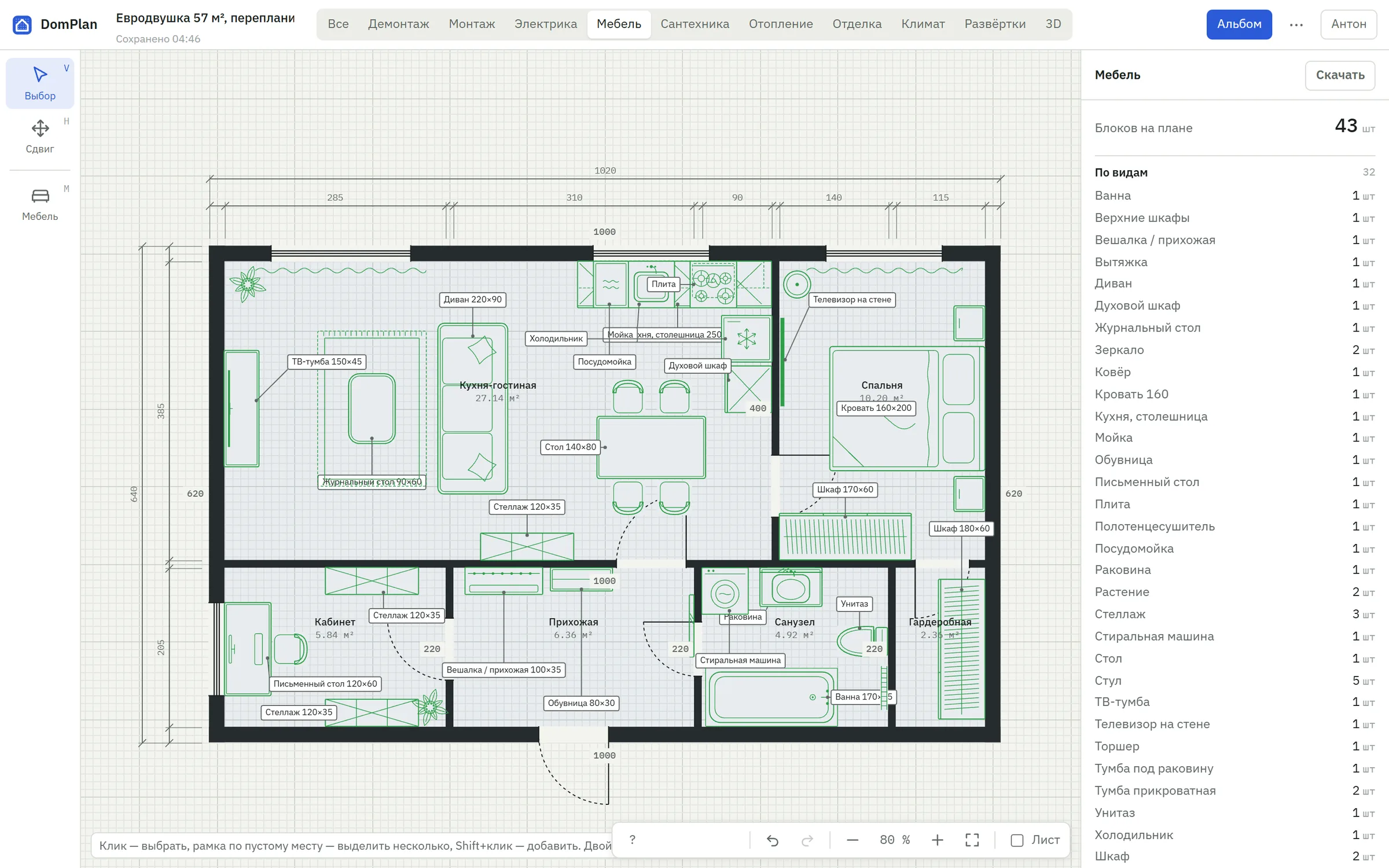

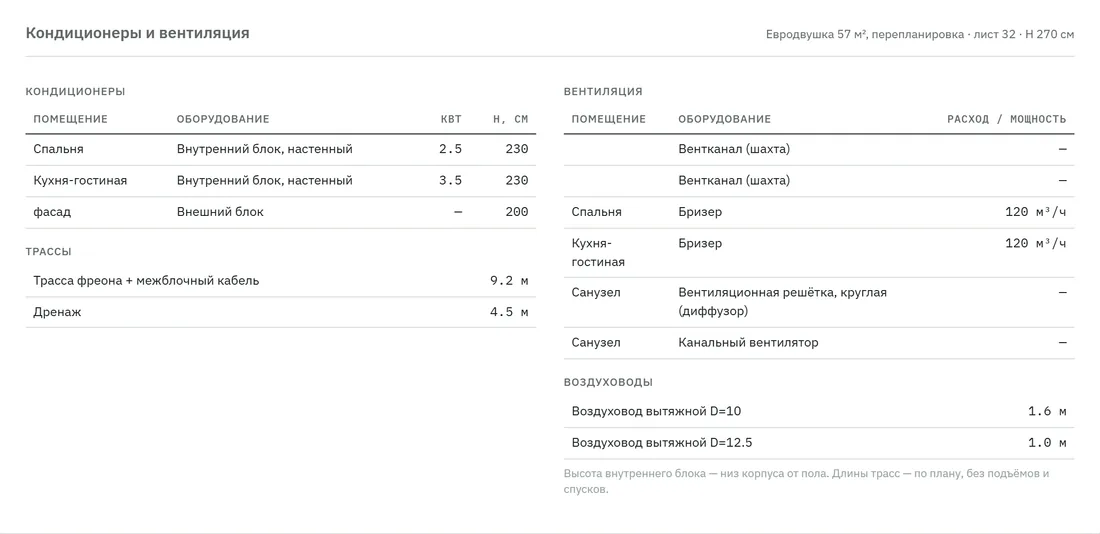

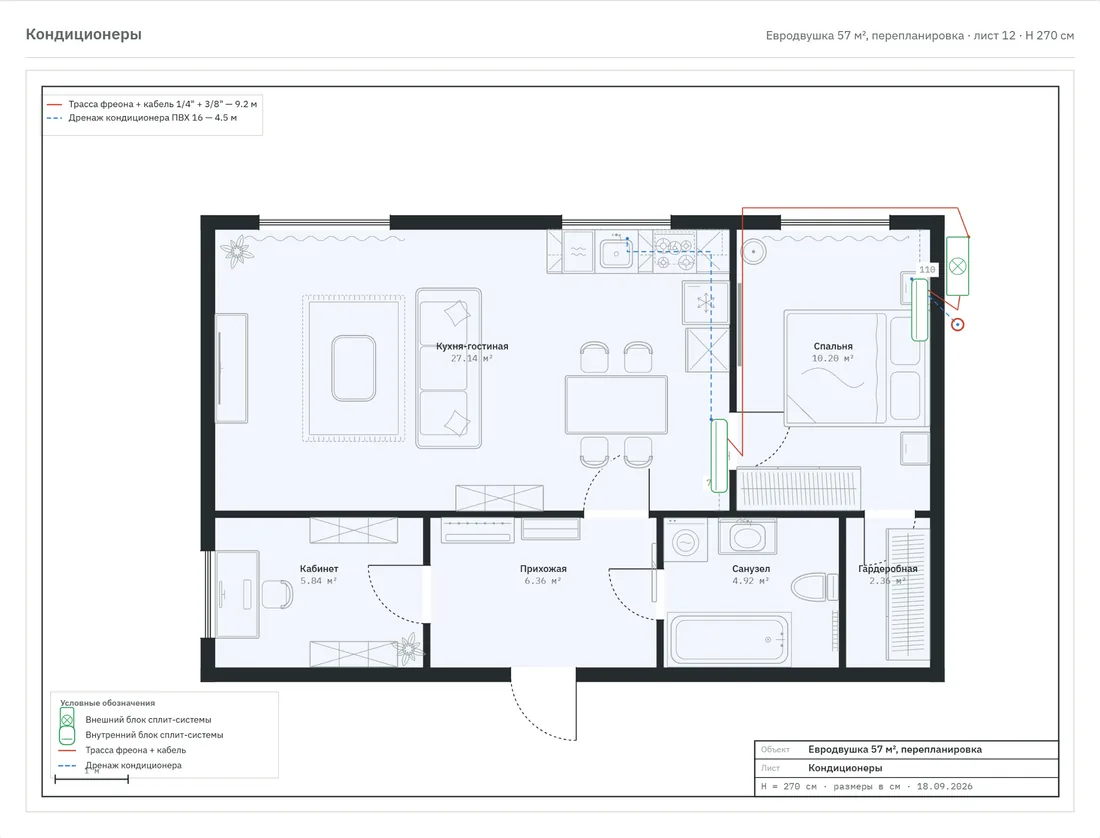

Расстановка мебели: 51 блок в графике проектировщика

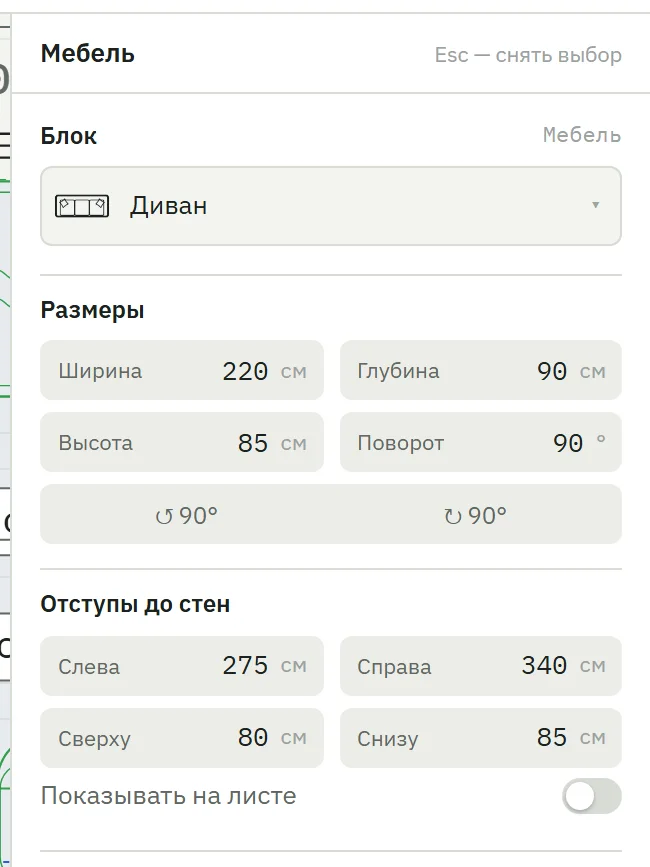

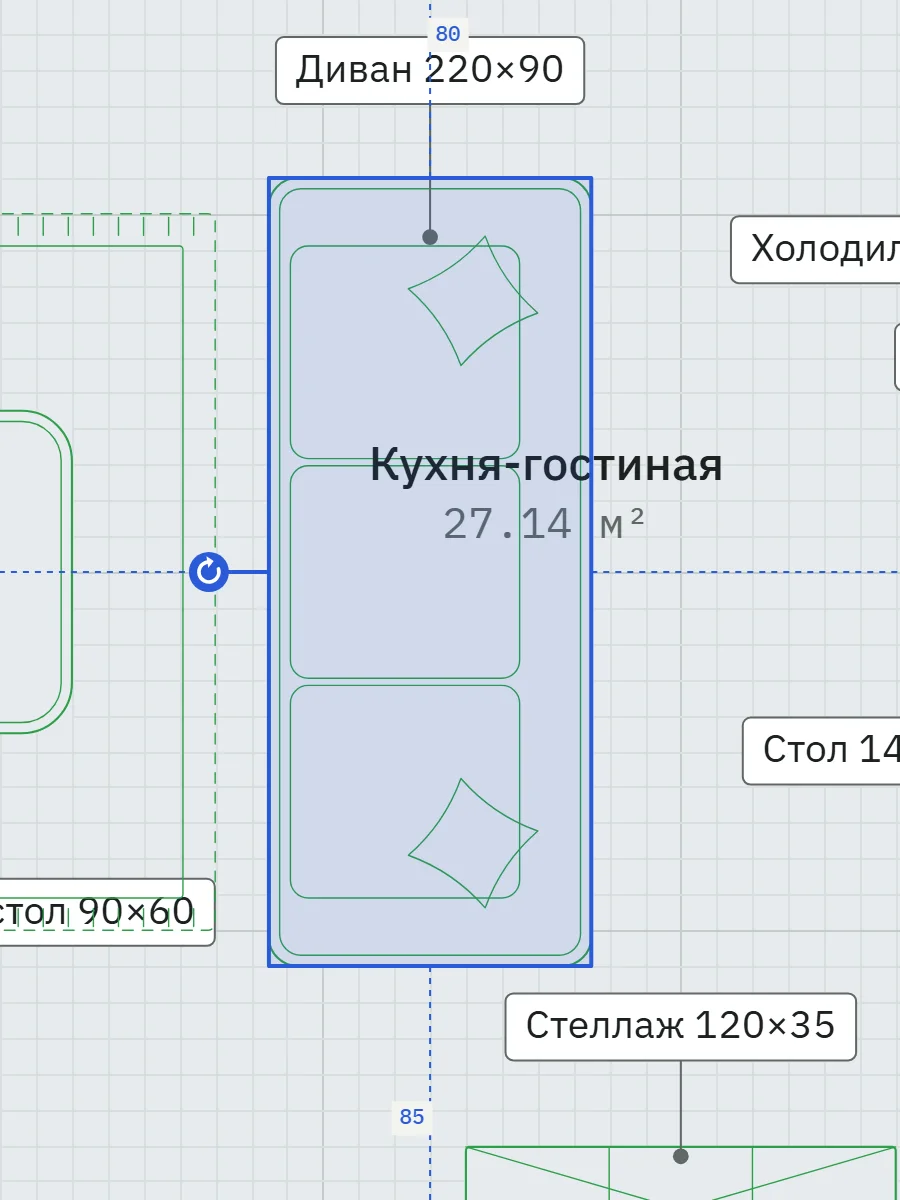

Диваны, кровати, кухня с техникой, ванны и унитазы, радиаторы, кондиционеры, растения — тонкой линейной графикой, как в альбомах дизайнеров. У каждого блока — выноска с размером, поворот и красные отступы до стен.

• Блок не пройдёт сквозь стену: коллизии проверяются при установке и переносе.
• Ссылка на модель из магазина — отдельная выноска и колонка в спецификации.
• R — поворот, Ctrl+D — дубль, рамка — выделить несколько.

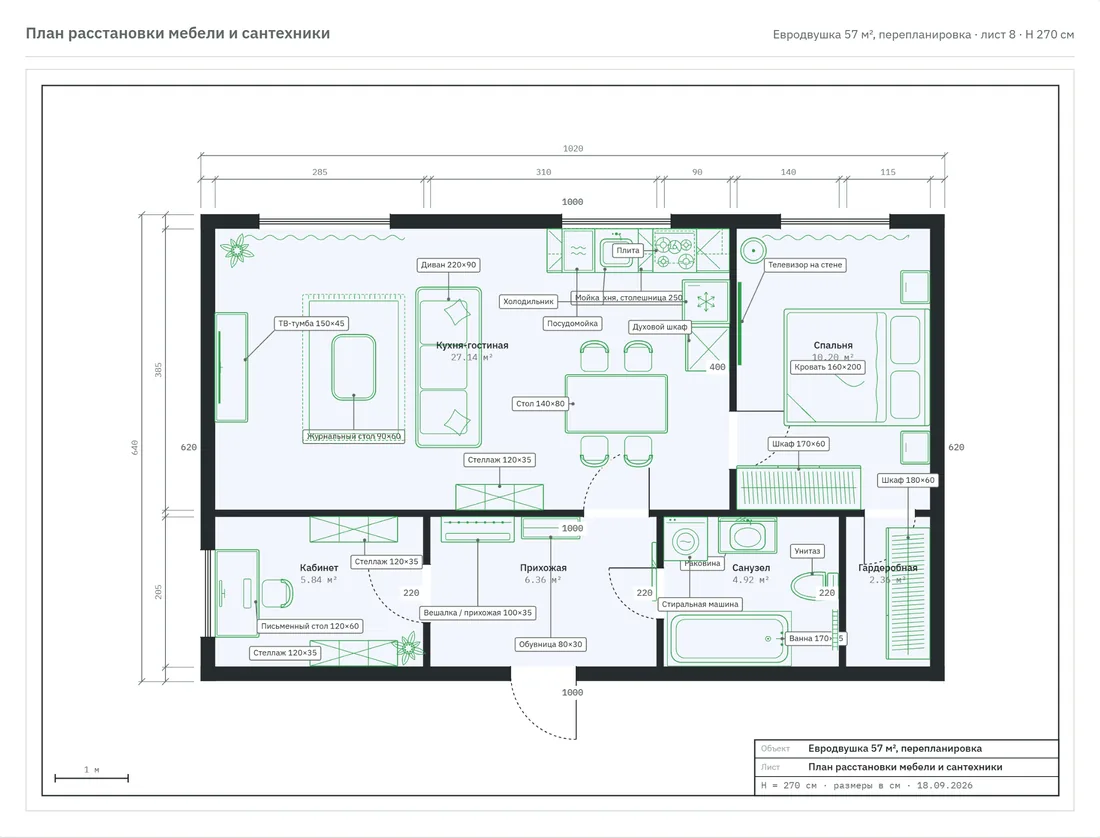

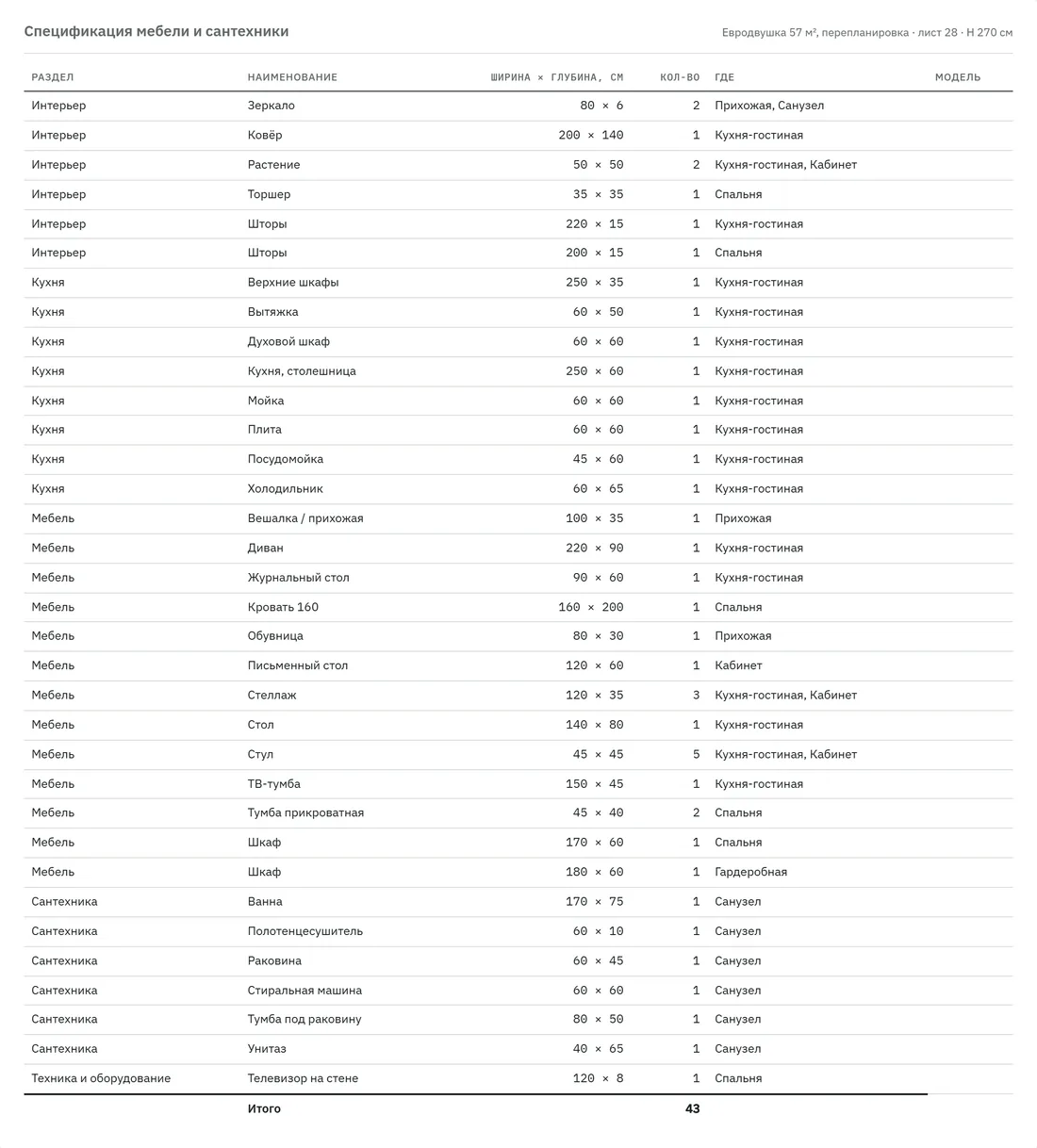

• Лист расстановки и спецификация с количеством по видам.

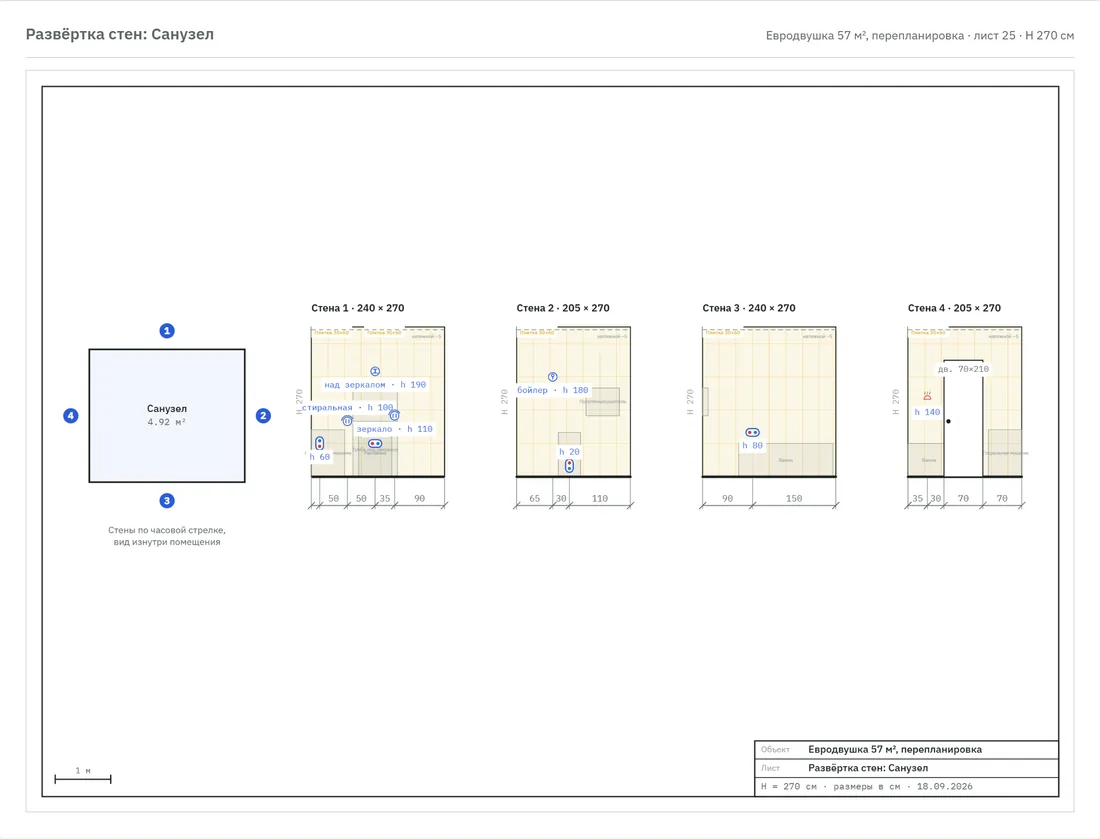

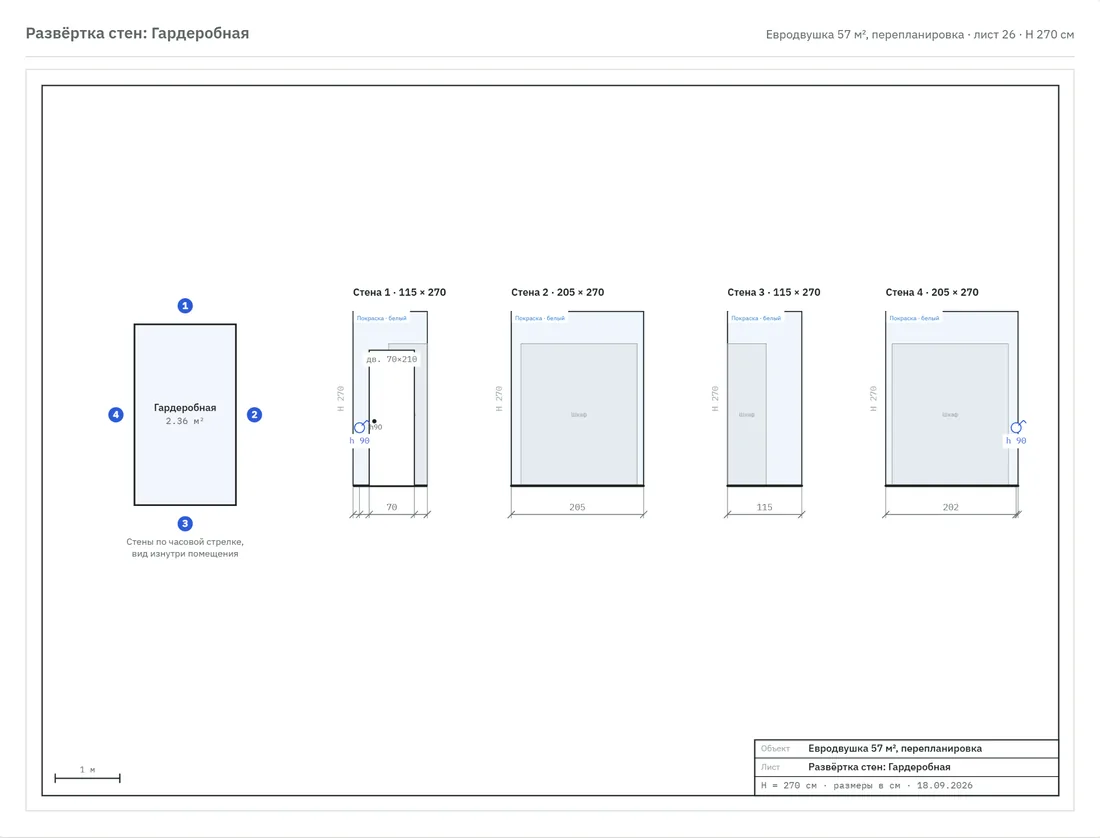

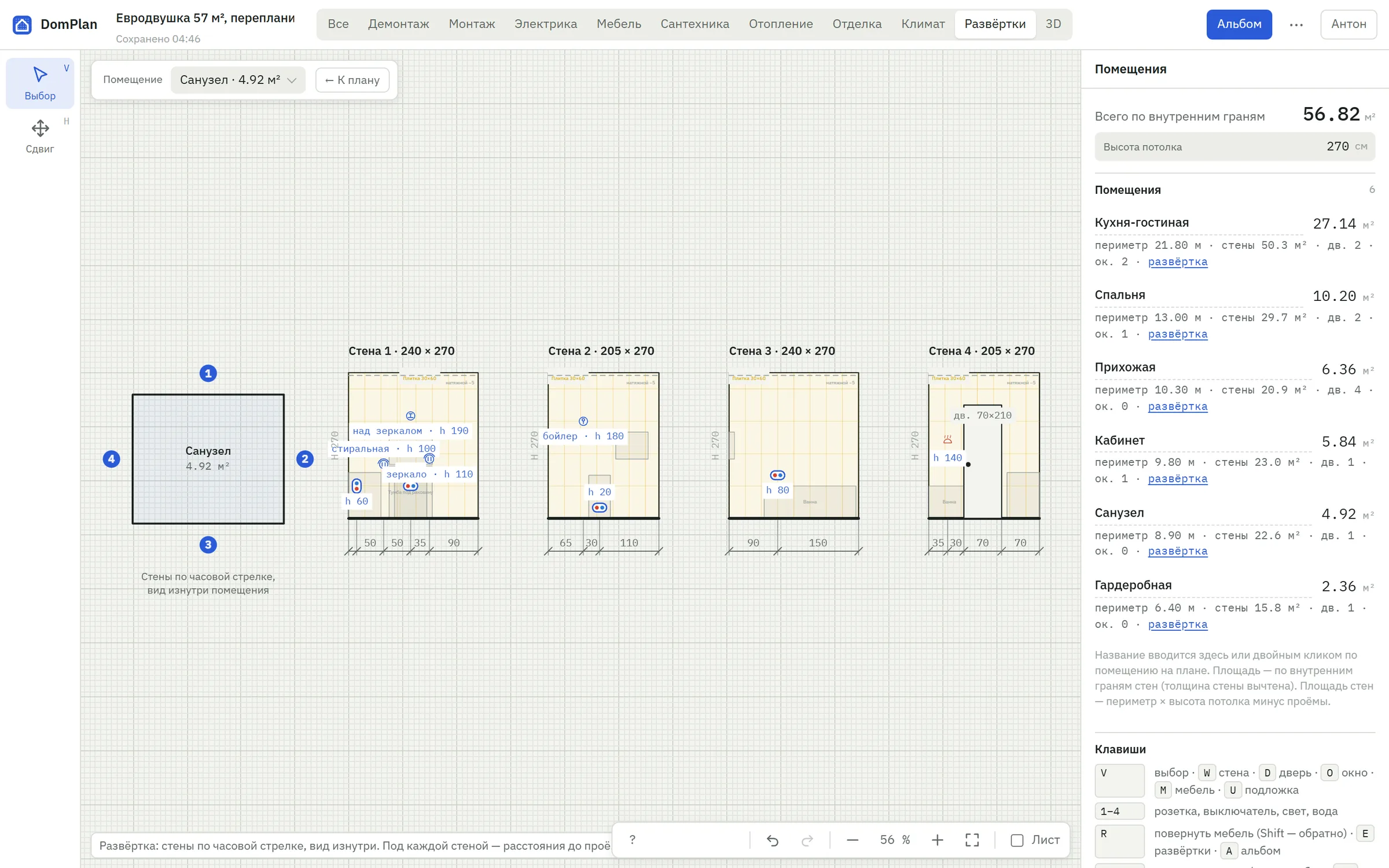

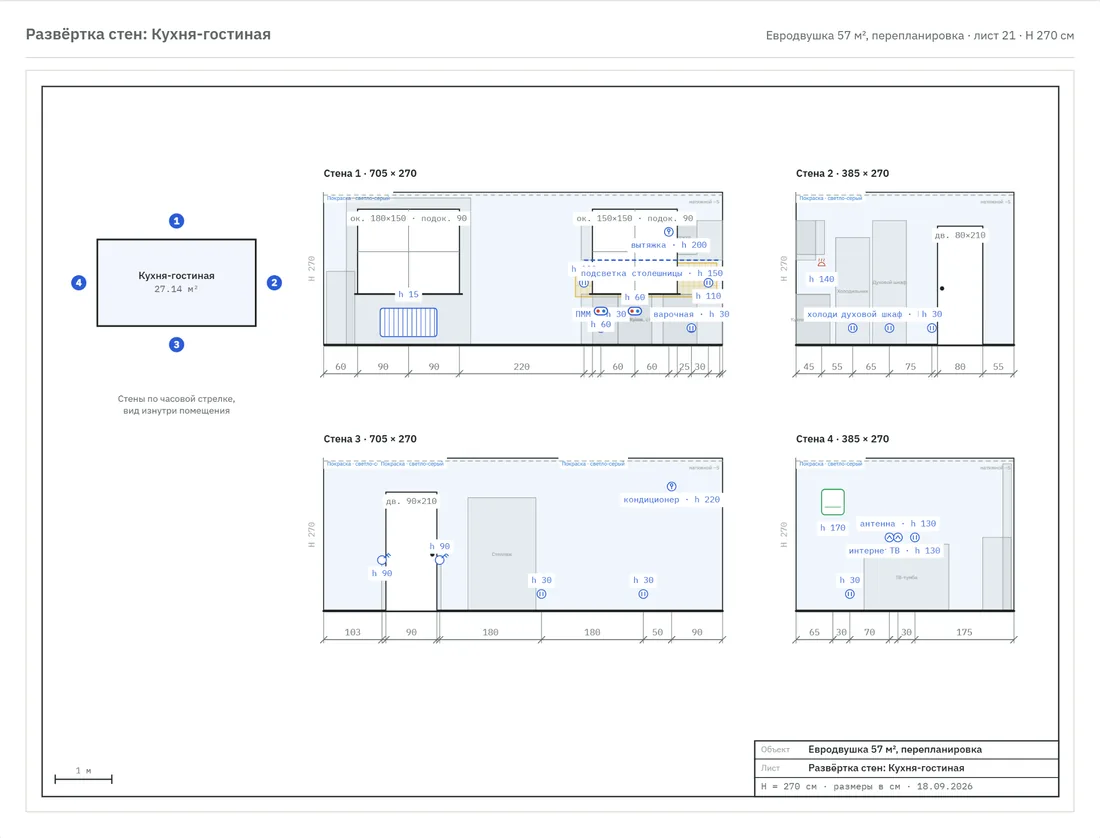

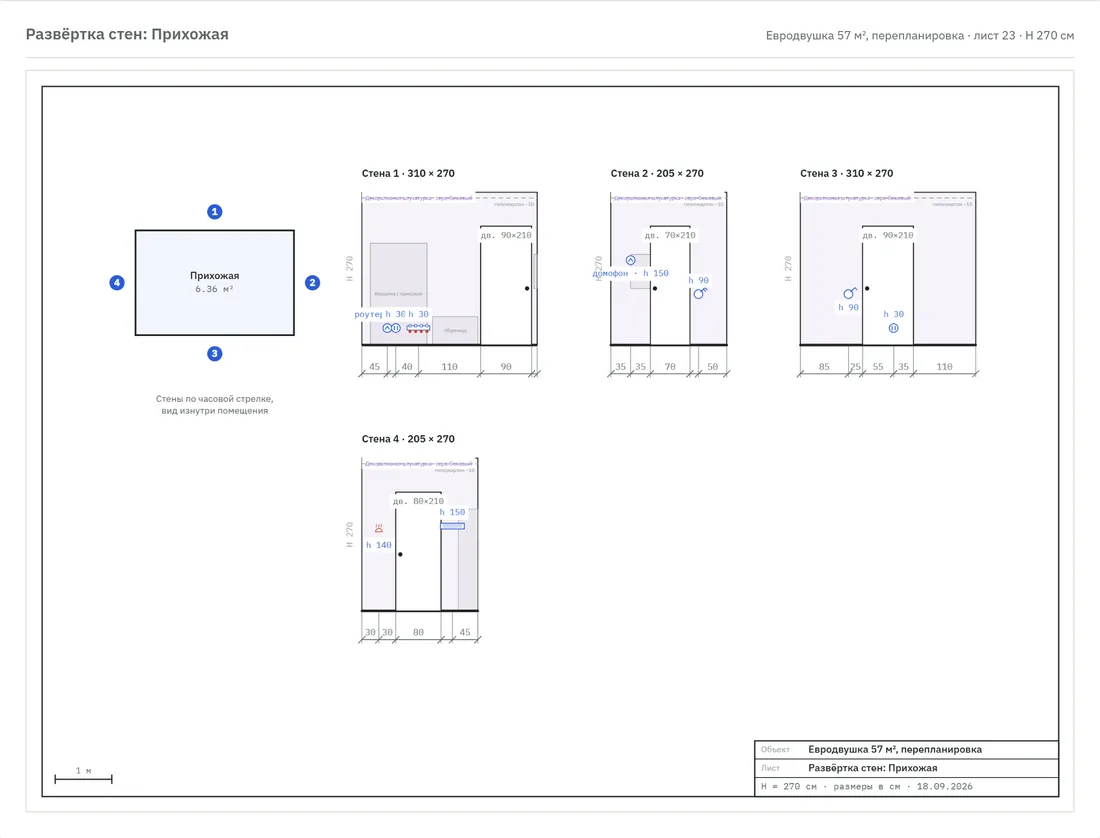

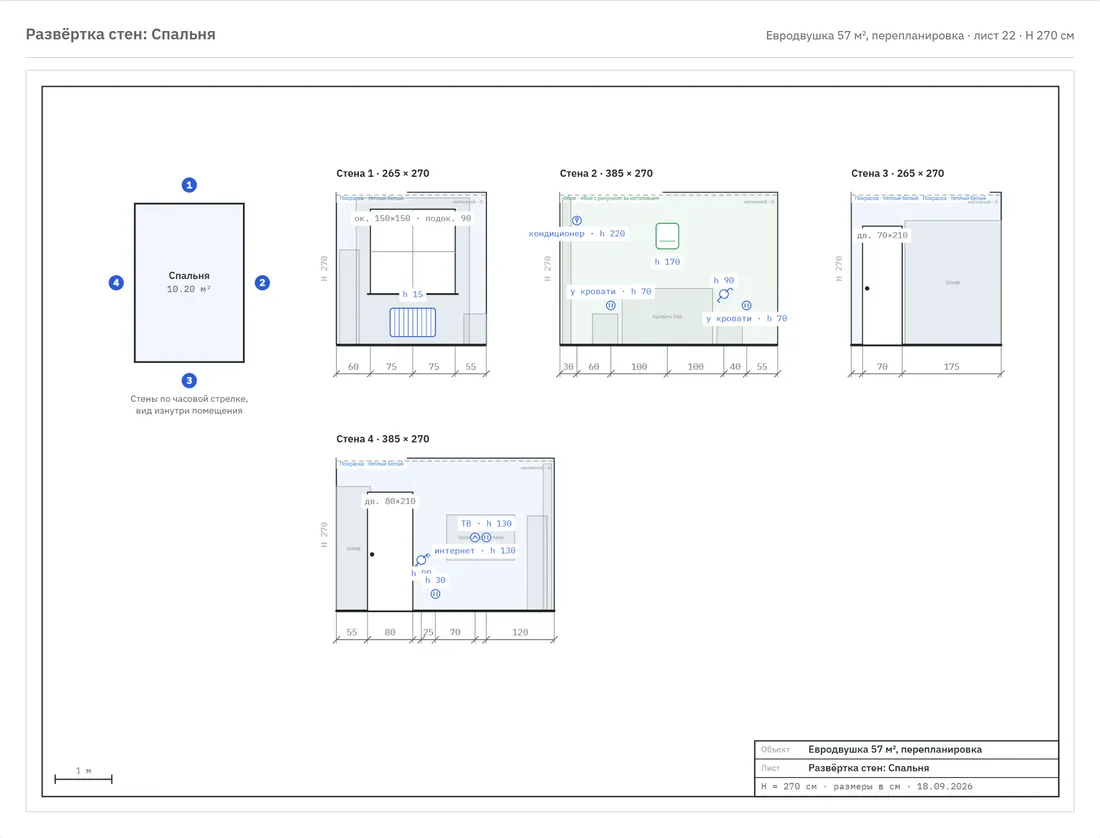

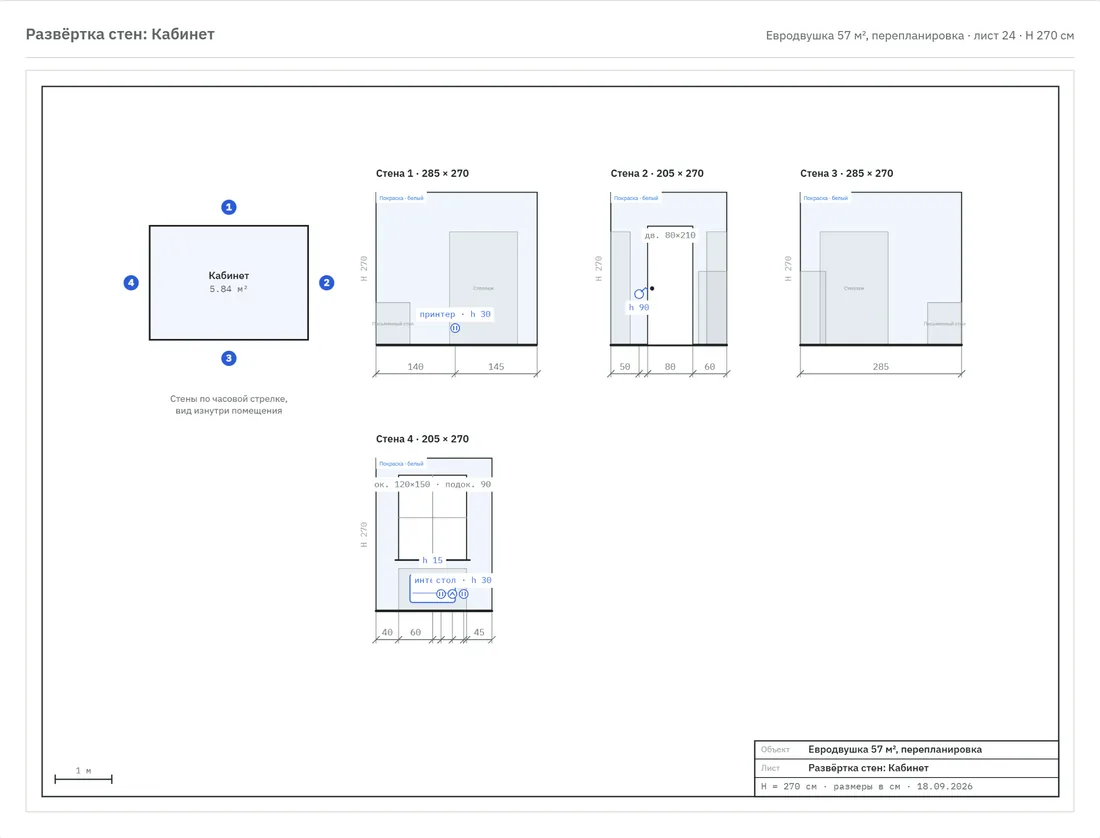

Развёртки стен каждой комнаты — с отделкой и мебелью

Стены по часовой стрелке, вид изнутри: проёмы с высотами, розетки и выходы воды на своих отметках, размеры по низу. Плиточнику и электрику — то, что нужно, без вопросов «а на какой высоте?».

• Ключевой план с номерами стен рядом с развёртками.
• Пустая высота у точки — значит, на потолке: в развёртку она не попадает.
• По листу на каждую комнату — автоматически.

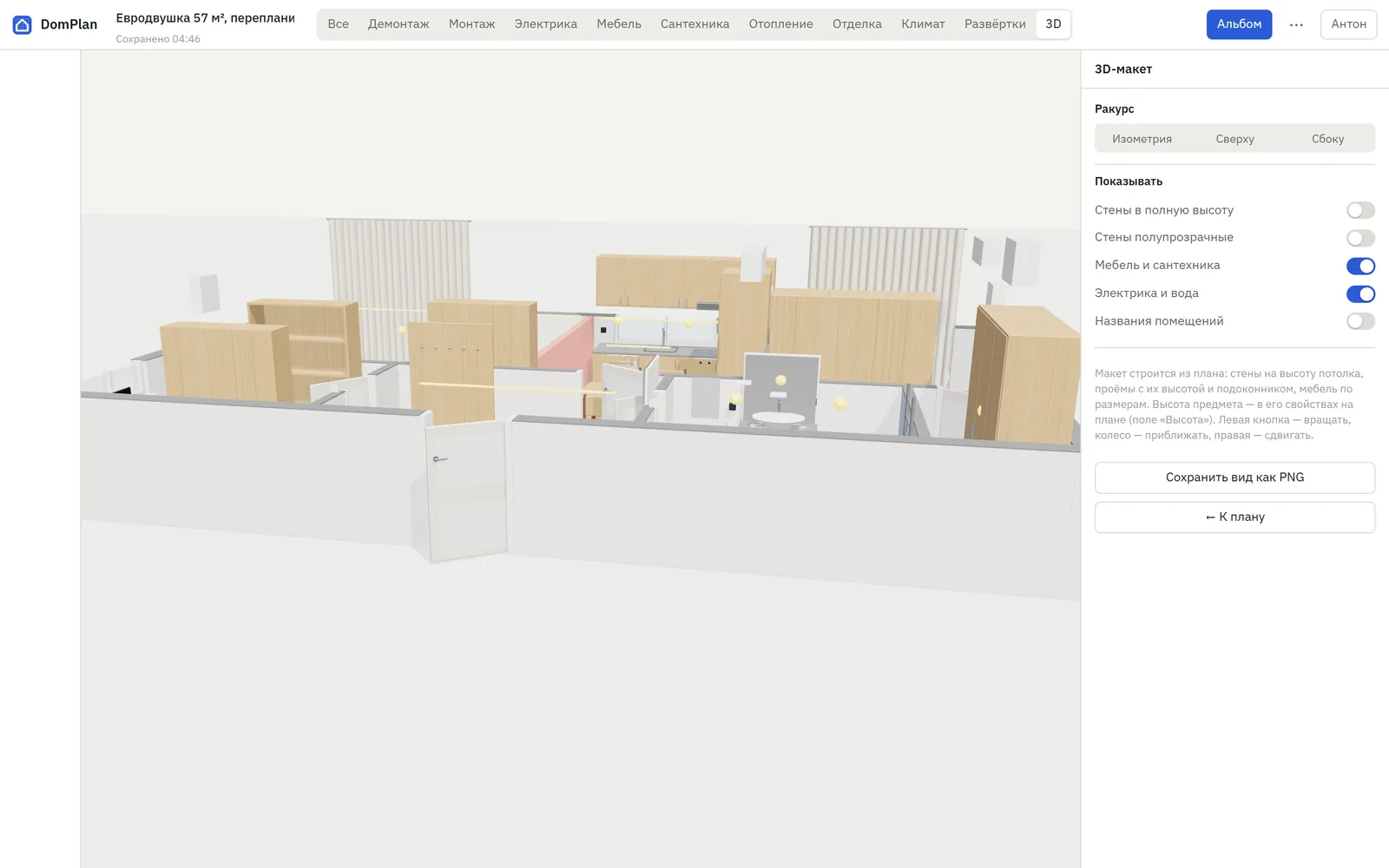

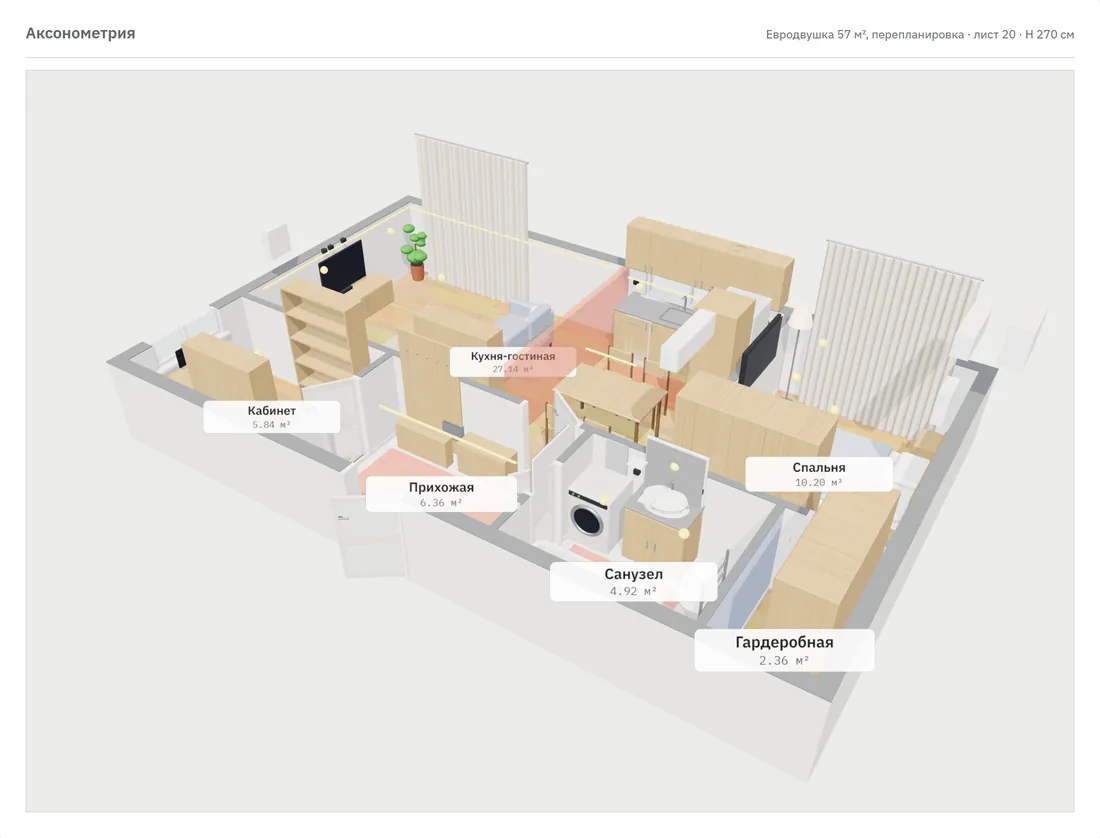

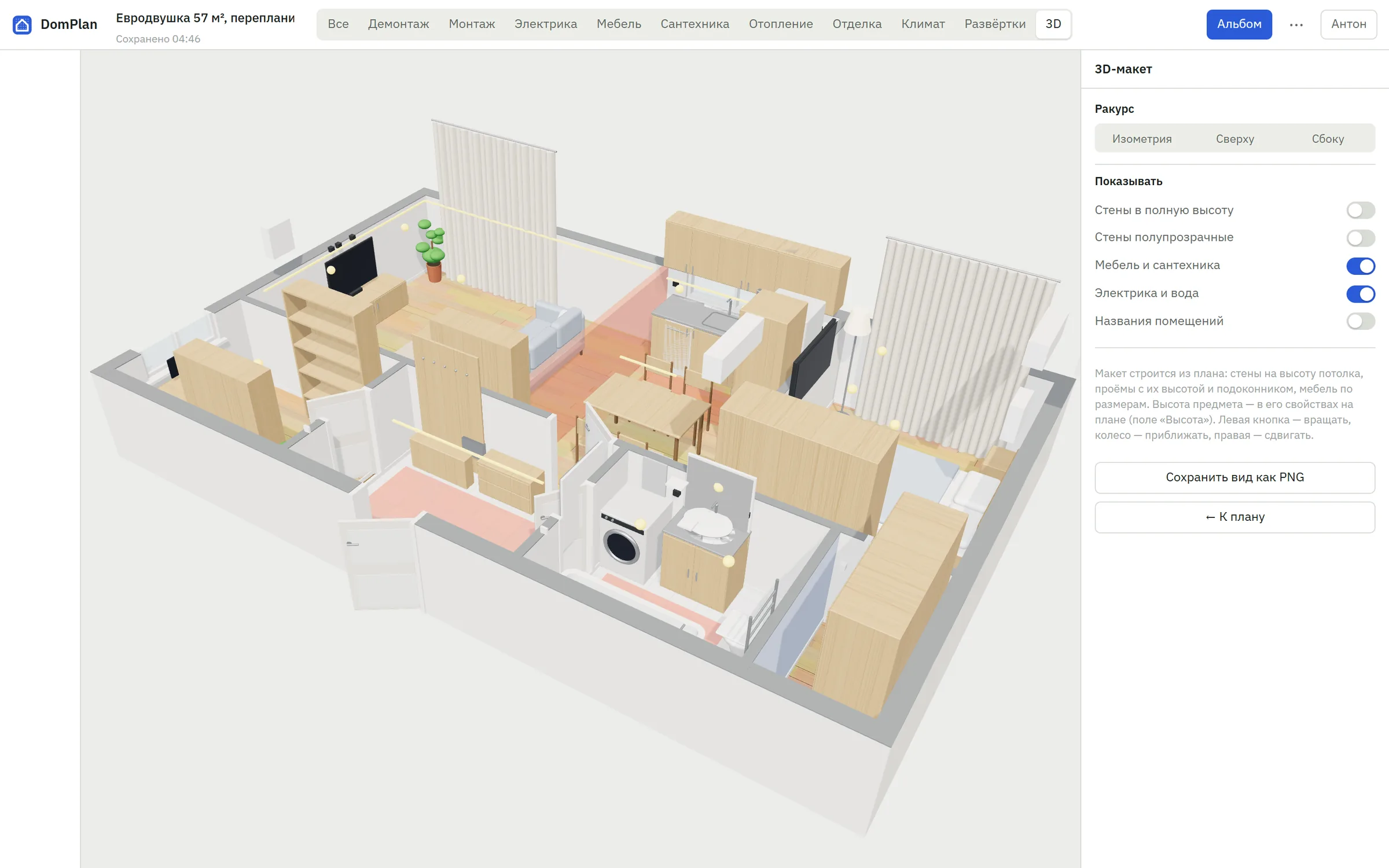

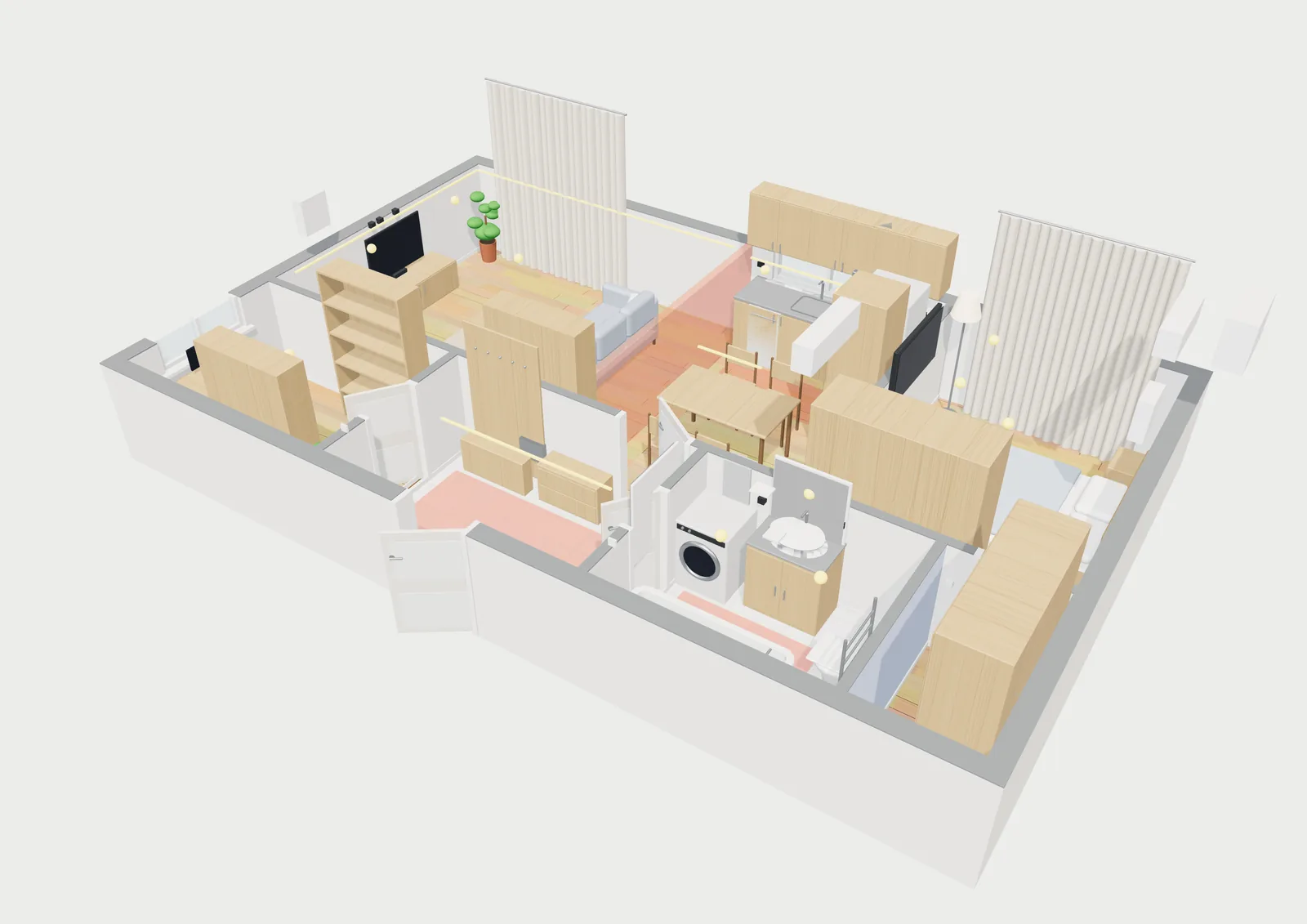

3D-визуализация квартиры строится из плана сама

Стены на высоту потолка, приоткрытые двери, окна с подоконниками, мебель объёмами по своим размерам. Паркет в комнатах, плитка в мокрых зонах, солнце и тени. Макетный срез стен на 130 см, чтобы видеть внутрь, — или стены в полную высоту.

• Вращайте и приближайте мышью; ракурсы: изометрия, сверху, сбоку.
• Лист «Аксонометрия» попадает в альбом автоматически.
• Любой ракурс сохраняется в PNG.

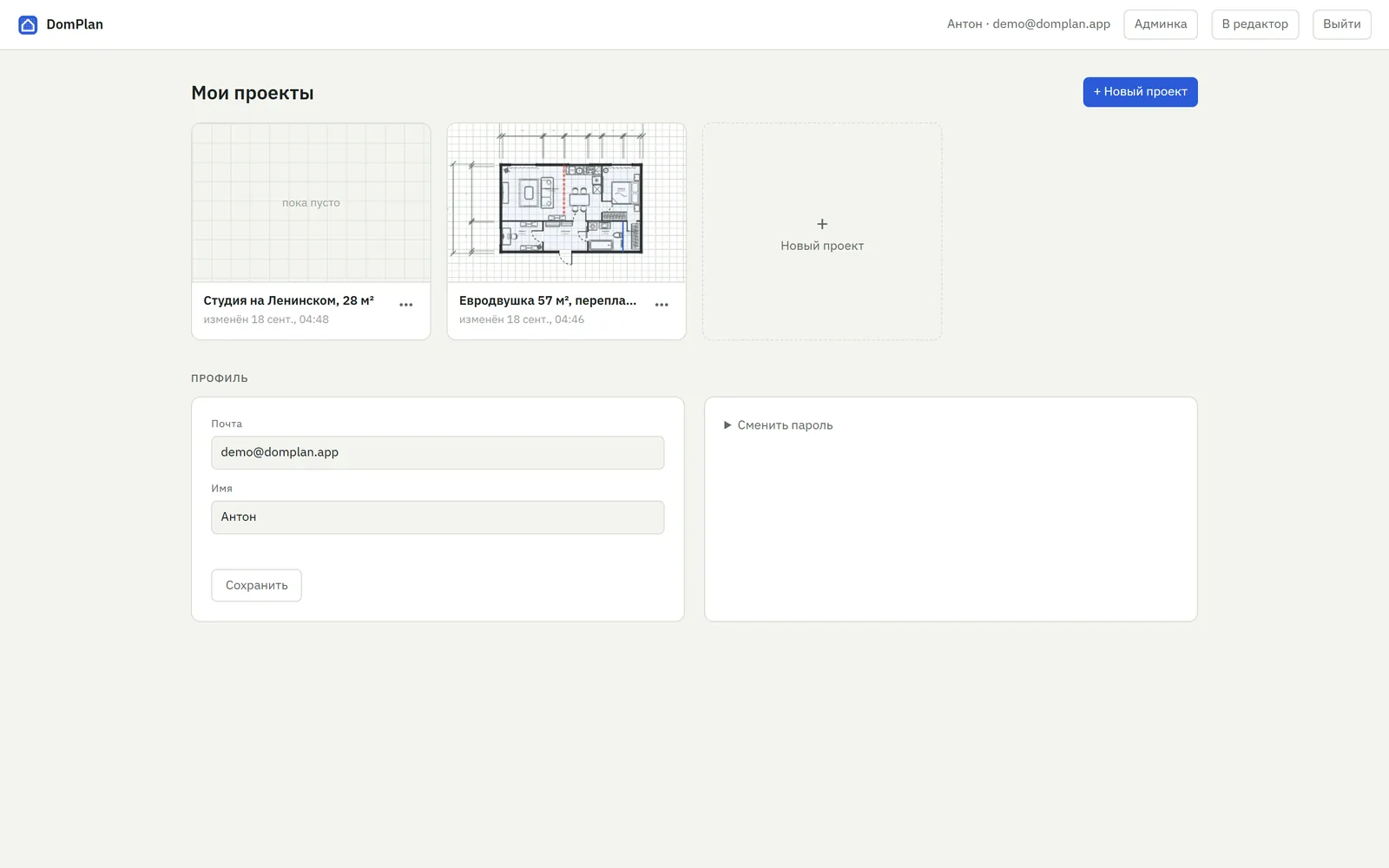

Проекты хранятся в облаке

Регистрация по почте — и ваши объекты с миниатюрами в личном кабинете. Автосохранение через полторы секунды после каждого изменения; если проект открыт в двух окнах, DomPlan не даст одному окну затереть правки другого.

• Ссылка для просмотра: бригада или дизайнер открывают план, развёртки, 3D и альбом без регистрации и могут скопировать проект себе. Выключили ссылку — доступ закрыт.
• Переименование, копия, удаление — из списка проектов.
• Работает в любом современном браузере, устанавливать нечего.
• Тёмная тема включается по настройке системы.

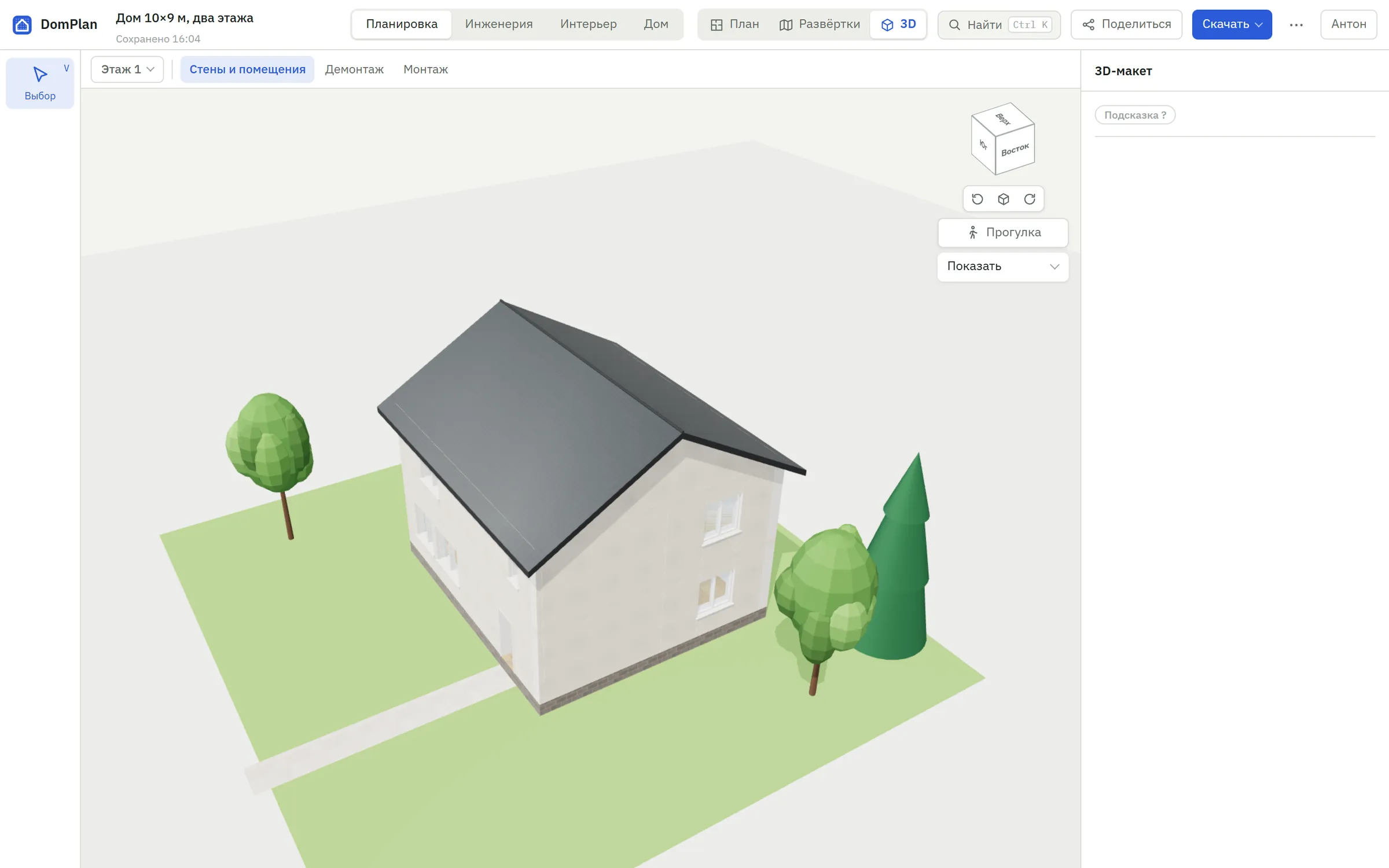

Частный дом и участок: этажи, крыша, фасады, фундамент

Тот же план, только для дома. Начертите первый этаж — второй и мансарда строятся по его наружному контуру, а крыша, фасады и фундамент собираются из стен сами.

• Этажи с отметками, лестница с проёмом в перекрытии, свои перегородки и окна на каждом этаже.
• Крыша семи типов — двускатная, вальмовая, мансардная, плоская и другие: уклон, свесы, покрытие.
• Фасады со всех сторон с отметками высот, отделка стен и цоколя; фундамент — лента, плита или сваи.
• Участок: граница с забором, дорожки, газон, водоём, постройки, деревья и высоты земли.
