План дома онлайн — с размерами, этажами и крышей

Нарисуйте план частного дома в браузере: стены по размерам, комнаты и площади считаются сами. Добавьте второй этаж или мансарду, крышу, фасады, фундамент и участок — DomPlan соберёт 3D-макет и альбом чертежей. Бесплатно, без установки.

Начертить план дома Как это сделать — 4 шага

Редактор DomPlan: двухэтажный дом в 3D с двускатной крышей, газоном, дорожкой и деревьями на участке

Что умеет онлайн-планировщик дома

Один чертёж на весь дом: этажи, крыша, фасады, фундамент и участок собираются из стен, которые вы нарисовали. Поменяли стену — поменялось всё остальное.

Этаж 1

Поэтажный план дома с размерами

Кликните, наберите длину в сантиметрах, Enter — стена встала. Наружные стены любой толщины, перегородки — от середины другой стены: видно, как она делит соседнюю и под каким углом встаёт.

Комнаты находятся сами: площадь по внутренним граням, периметр, площадь стен за вычетом окон и дверей.
Внутренние размеры — в каждой комнате вдоль стен, наружные — снаружи дома.
Окна и двери — кликом на стену: ширина, высота, подоконник, сторона открывания.
Фото или скан плана — подложкой: откалибровать по одному размеру и обвести.

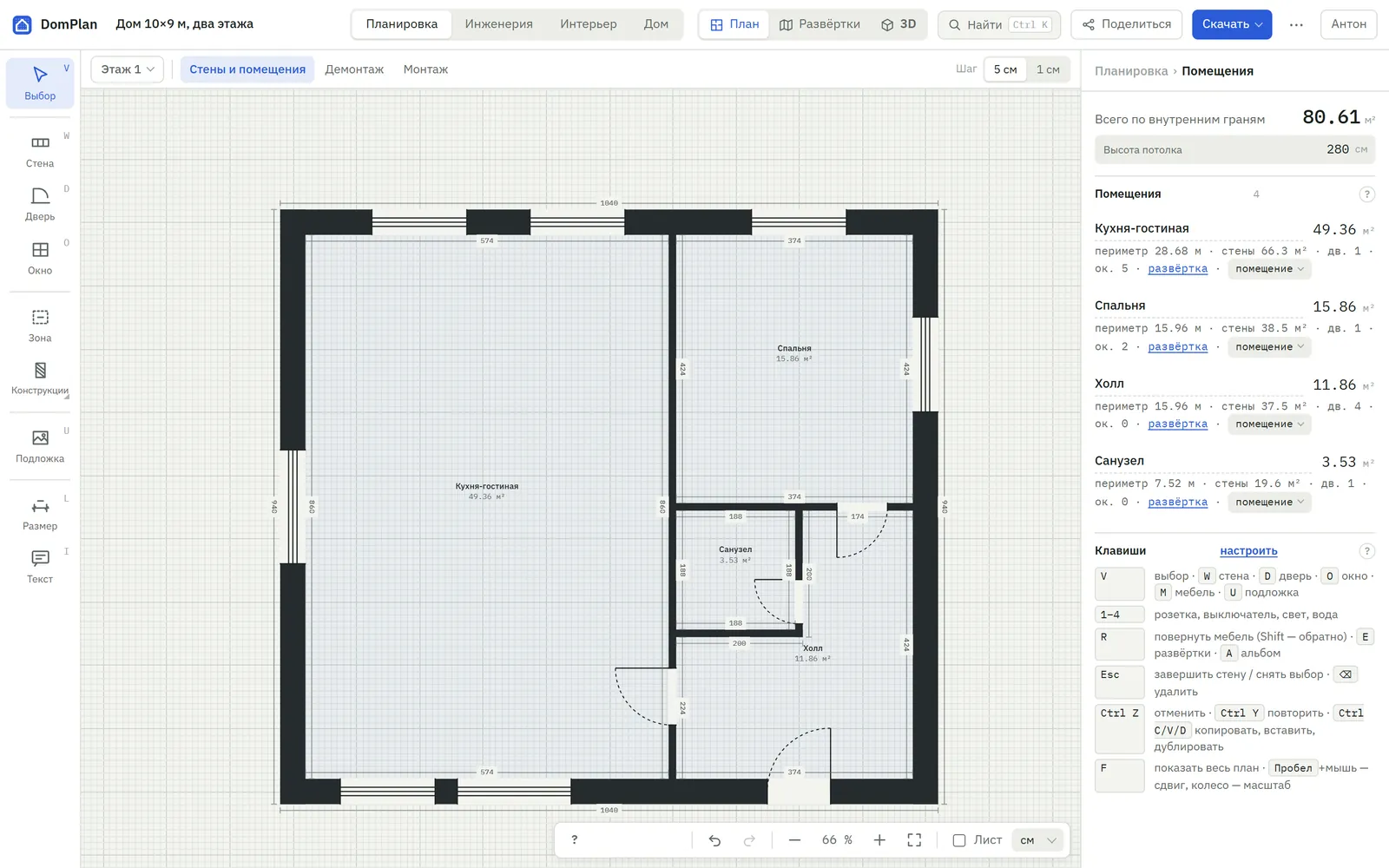

Поэтажный план первого этажа: кухня-гостиная, спальня, холл и санузел с размерами — Первый этаж дома 10×9 м

Этаж 2

Второй этаж, мансарда и лестница

Новый этаж ставится над верхним: наружные стены берутся с нижнего, перегородки, окна и двери — свои. Можно держать несколько вариантов планировки одного этажа и сравнивать.

Отметки этажей: высота пола над нулём дома, высота потолка — своя у каждого этажа.
Лестница — прямая, Г- и П-образная, винтовая; проём в перекрытии вырезается сам.
Площади по этажам и по всему дому.

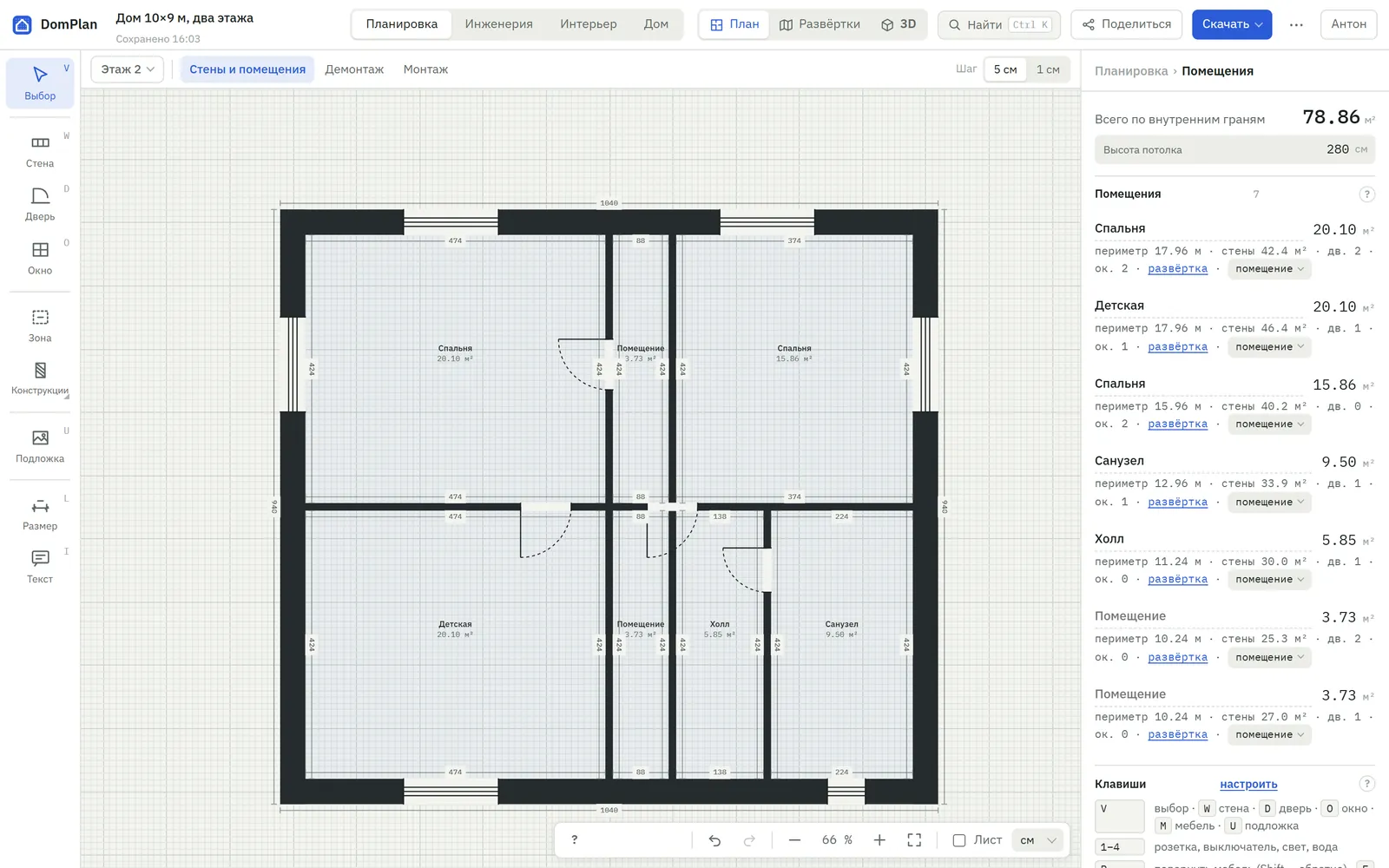

План второго этажа частного дома: три спальни, холл и санузел — Второй этаж: три спальни, холл и санузел

Кровля

Крыша: семь типов, уклон и покрытие

Крыша строится над верхним этажом сама: двускатная, вальмовая, полувальмовая, шатровая, мансардная, односкатная или плоская. Сложный контур режется на части, у каждой — свой конёк.

Уклон, свесы, направление конька, высота стен под крышей.
Покрытие и цвет: металлочерепица, гибкая или керамическая черепица, профнастил, фальц и другие.
План кровли и отметка конька — в альбоме, площадь скатов — в ведомости.

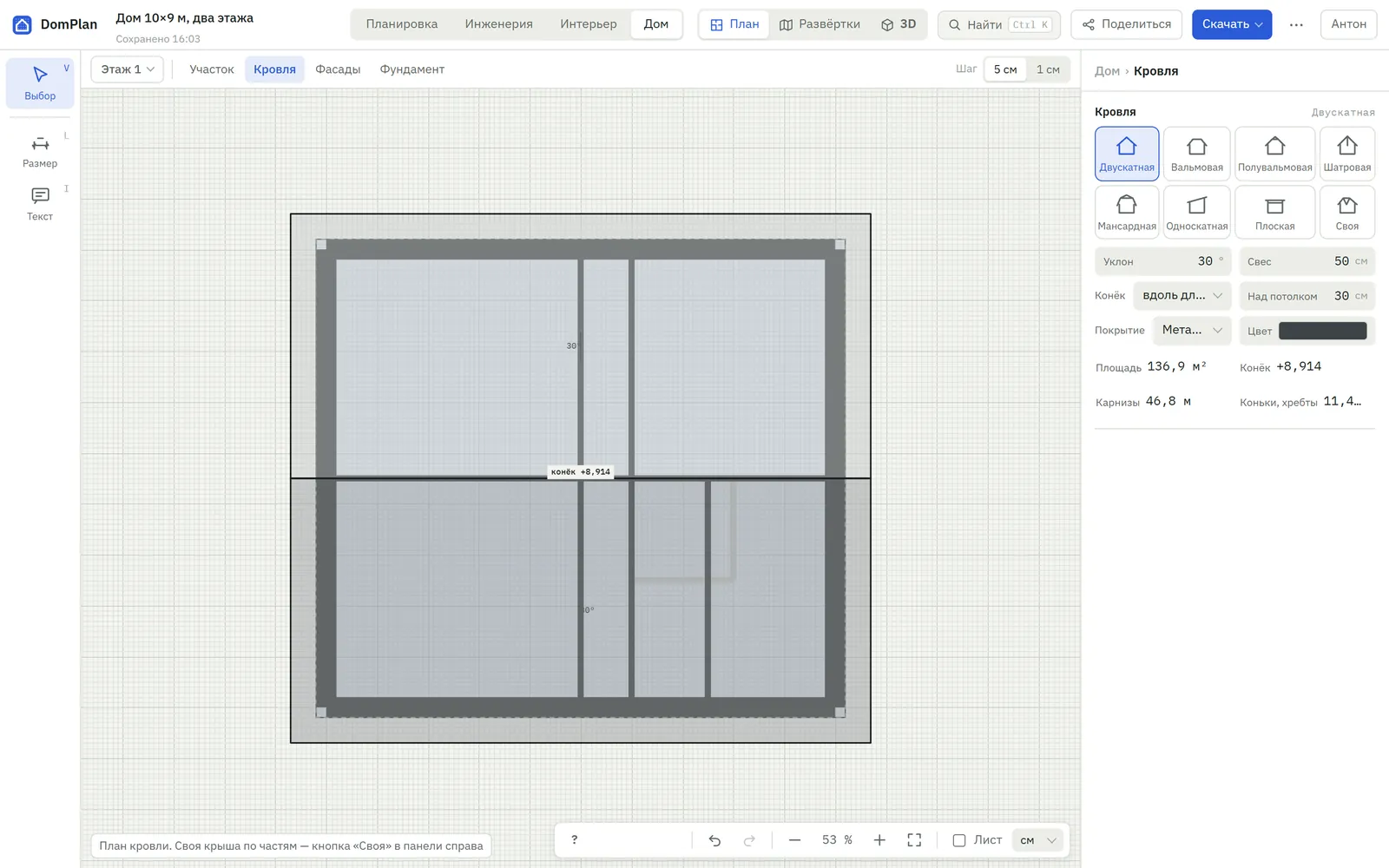

План кровли двускатной крыши с отметкой конька — План кровли с отметкой конька

Фасады

Фасады и фундамент

Четыре фасада чертятся по вашим стенам, окнам и крыше — с отметками высот. Отделку выбираете для всего дома, для отдельного этажа или участка стены.

Штукатурка, кирпич, клинкер, камень, сайдинг, вагонка, планкен, блок-хаус, вентфасад; цоколь — своей отделкой.
Фундамент: лента, монолитная плита, винтовые или буронабивные сваи, столбчатый.
Объёмы отделки, бетона и количество свай — в ведомости и смете.

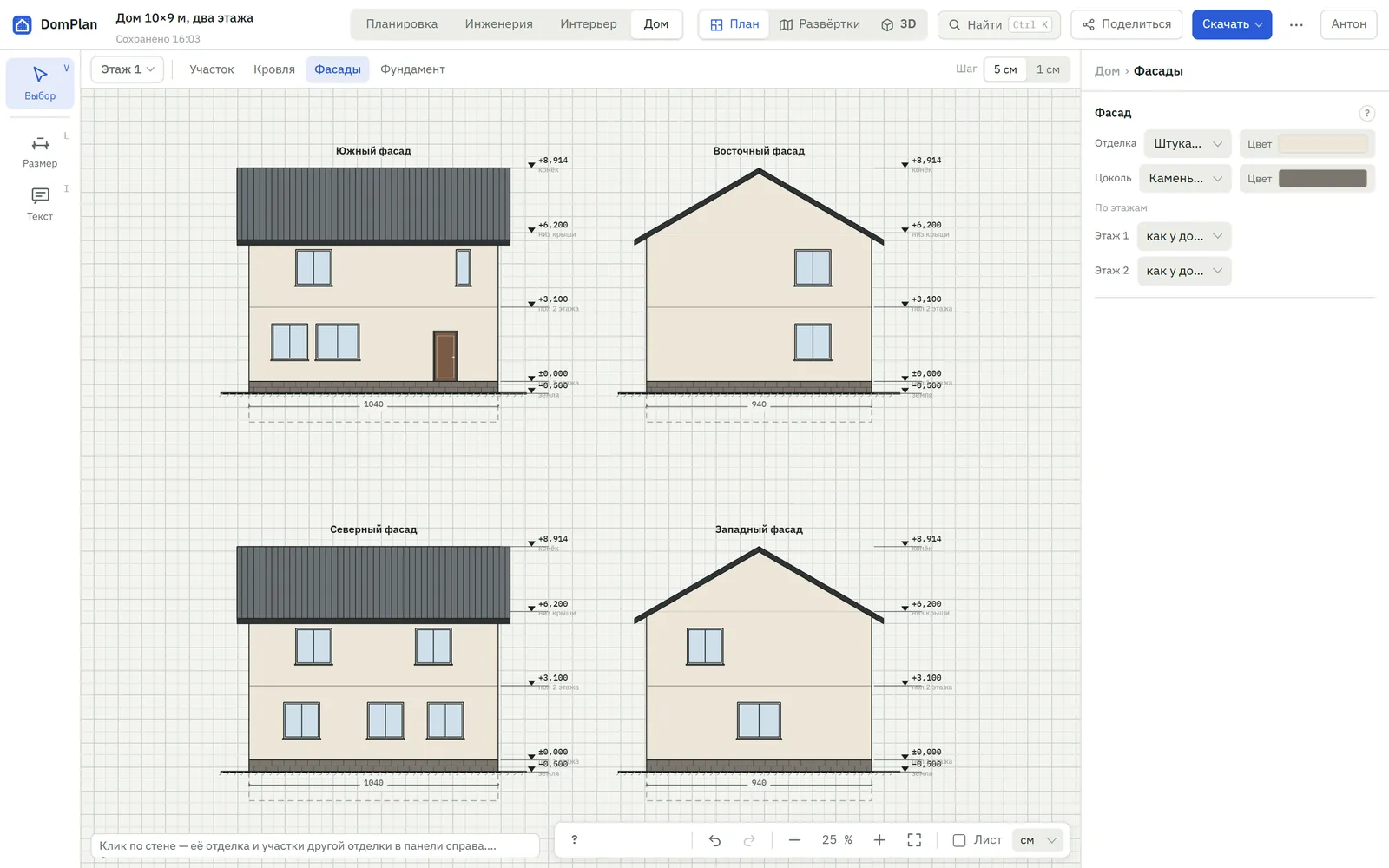

Фасады частного дома со всех сторон с отметками высот — Южный, восточный, северный и западный фасады

Участок

План участка вокруг дома

Генплан рисуется на том же чертеже: граница с забором, дорожки и площадки, газон, водоём, постройки, деревья и кусты. Дом стоит на своём месте — с крышей и крыльцом.

Граница участка и забор: площадь участка и застройки считаются сами.
Дорожки, площадки, газон, водоём, гараж, баня, беседка — зонами по вершинам.
Высоты земли по отметкам — рельеф видно и на плане, и в 3D.

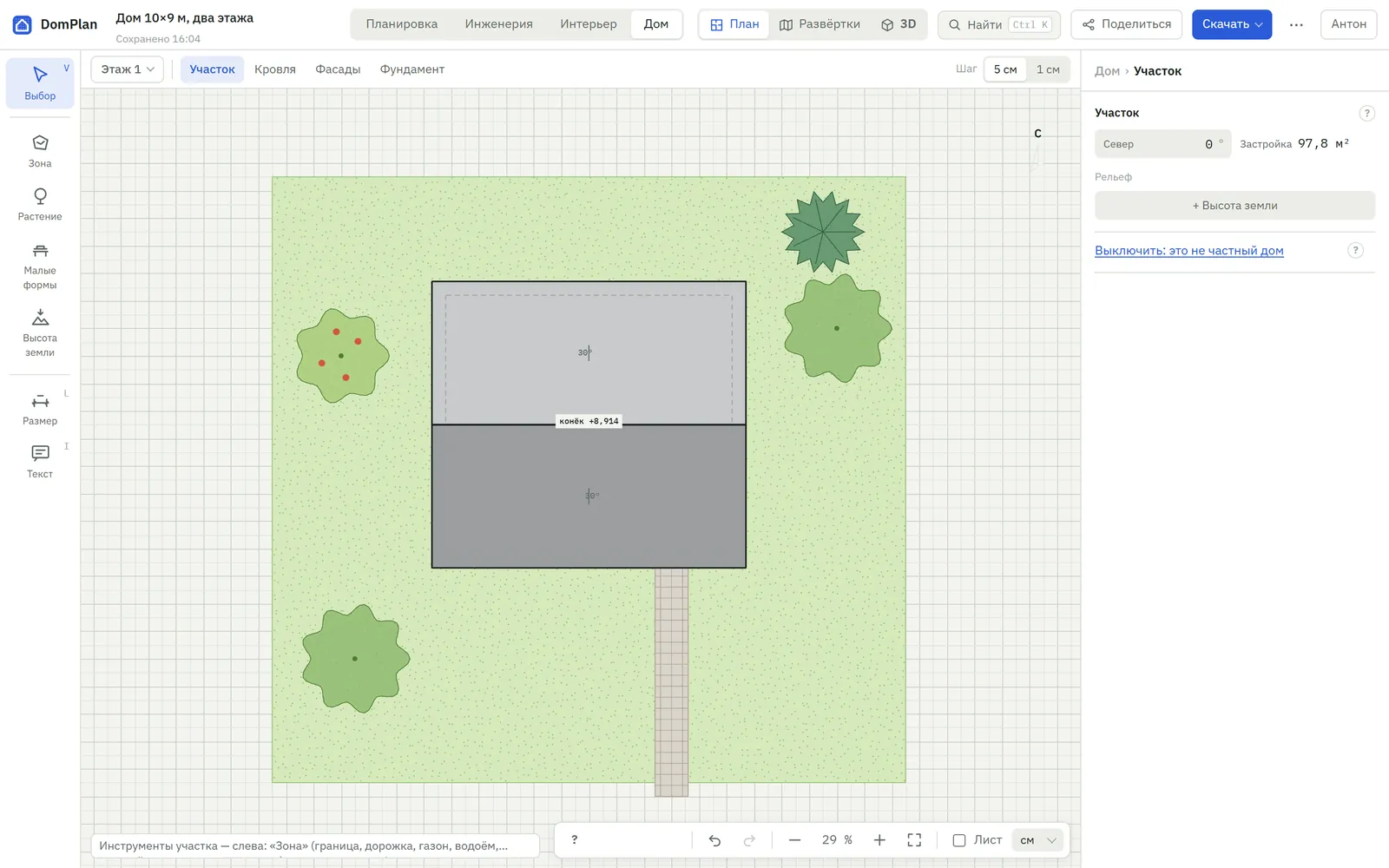

Генплан участка: дом, дорожка от крыльца, газон и деревья — Генплан: дом, дорожка, газон и деревья

Как сделать план дома онлайн — 4 шага

Ничего не устанавливать: инструменты подписаны, а внизу экрана подсказка говорит, что делать дальше. Первый этаж — за вечер.

Стены первого этажа по размерам

Выберите «Частный дом» в новом проекте и начертите наружные стены: клик, длина в сантиметрах, Enter. Перегородки — от середины любой стены. Комнаты и площади появляются сами, внутренние размеры — прямо в комнатах.
Окна, двери, второй этаж и лестница

Окна и двери — кликом на стену. Кнопка этажа над чертежом добавит второй этаж или мансарду по наружному контуру первого; лестница сама вырежет проём в перекрытии.
Крыша, фасады и фундамент

Тип крыши, уклон, свесы и покрытие; отделка стен и цоколя; лента, плита или сваи. Фасады со всех сторон чертятся по вашим стенам и окнам — с отметками высот.
Участок, 3D и альбом

Граница с забором, дорожки, газон, постройки и деревья. Дом с крышей и участком — в 3D, а все листы — планы этажей, фасады, кровля, фундамент и генплан — в альбом для печати и PDF.

Нужен план уже построенного дома?

Поэтажный план существующего дома по адресу DomPlan не ищет: он есть в техническом паспорте БТИ и в выписке из ЕГРН, которую можно заказать в Росреестре или на Госуслугах. Если у вас уже есть такой план — сфотографируйте или отсканируйте его.

Дальше — инструмент «Подложка»: загрузите картинку, укажите на ней один известный размер, например длину стены, и обведите стены поверх. Через полчаса у вас будет план дома с размерами, на котором можно двигать перегородки, ставить мебель, розетки и сантехнику — и печатать.

Вопросы

Можно нарисовать план дома онлайн бесплатно?

Да. DomPlan бесплатный: регистрация по почте, без карты и пробных периодов. Этажи, крыша, фасады, участок, 3D и альбом доступны сразу.

Как сделать план дома с размерами?

Чертите стены, набирая длину в сантиметрах: размеры по внутренним граням каждой комнаты и по наружным граням стен ставятся сами. Можно добавить и свои размеры — между любыми углами, проёмами и предметами.

Можно сделать двухэтажный дом или мансарду?

Да. Второй этаж и мансарда добавляются кнопкой этажа над чертежом: наружные стены берутся с нижнего этажа, перегородки и окна — свои. Отметки этажей и лестница с проёмом в перекрытии тоже есть.

Какие крыши можно построить?

Двускатную, вальмовую, полувальмовую, шатровую, мансардную (ломаную), односкатную и плоскую. Задаются уклон, свесы и покрытие — металлочерепица, гибкая или керамическая черепица, профнастил, фальц и другие.

Подойдёт для одноэтажного дома, дачи или бани?

Да. Одноэтажный дом — это просто один этаж: стены, окна, двери, крыша, фундамент и участок. Небольшую постройку на участке — баню, гараж, беседку — можно нарисовать отдельным зданием на генплане.

Можно распечатать план дома или сохранить в PDF?

Да. «Скачать» → «Альбом» собирает листы с рамками и штампами: планы этажей, фасады, план кровли, фундамент и генплан. Печать — из браузера, сохранение в PDF — там же. Отдельный вид можно сохранить картинкой.

Нужно что-то устанавливать?

Нет. Планировщик работает в браузере на компьютере или ноутбуке. Проекты хранятся в облаке и сохраняются сами при каждом изменении.

Это заменит проект от архитектора?

Для разрешительных документов и расчётов конструкций нужен проект специалиста. DomPlan — чтобы продумать планировку, этажи, крышу и участок, показать их строителям или архитектору и посчитать объёмы до того, как заказывать проект.
